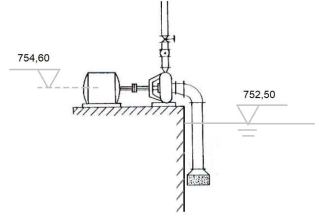

A instalação de bombeamento da figura (cotas em metros) recalca uma vazão de 35m³/h.

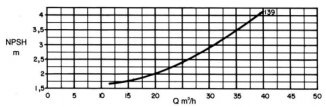

A curva de NPSH requerido dessa bomba é apresentada na figura a seguir.

Sabendo que a carga devido à pressão atmosférica Pa/γ no local é de 9,6 mca e que a carga de pressão de vapor, considerando a temperatura local Pv/γ, é de 0,3 mca, determine a perda de carga na sucção para que a folga para evitar a cavitação seja de 2 m.
