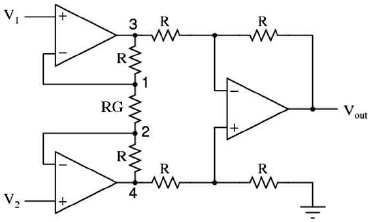

A figura a seguir representa um circuito de amplificador de instrumentação, muito utilizado em instrumentação biomédica.
Acerca desse circuito, considere as seguintes afirmativas:
| I | O Fator de Rejeição de Modo Comum (CMRR) dos amplificadores de instrumentação é elevado. |
| II | A desvantagem desse circuito é que o ganho de tensão é infinito e não linear. |
| III | O circuito amplificador de instrumentação possui resistência de entrada extremamente elevada, ideal para sinais de baixíssima amplitude, tais como os sinais biomédicos. |
| IV | O valor do ganho é calculado apenas pelo valor de Resistência de Ganho, representado no circuito por RG. |
Estão corretas apenas as afirmativas
