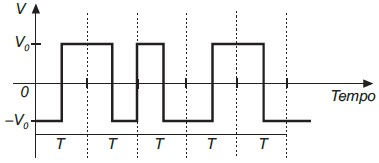

A figura abaixo apresenta a sinalização elétrica de 5 (cinco) bits em uma rede Ethernet com configuração 10BaseT. A tensão do sinal é representada no eixo V, e T é a duração de um bit.
O tipo de codificação de linha representado e a correspondente seqüência de bits (da esquerda para direita e segundo a norma IEEE 802.3), respectivamente, são:
