Em desenhos técnicos, os objetos tridimensionais são representados através de vistas ortográficas.
Alguns países, como Estados Unidos e Canadá, utilizam o sistema de projeções no 3° diedro. A Europa utiliza a representação no 1° diedro.
No Brasil, a ABNT apresenta as duas formas de representação, 1° e 3° diedro.
Ao interpretar um desenho técnico é necessário, de imediato, identificar em que diedro ele está representado.

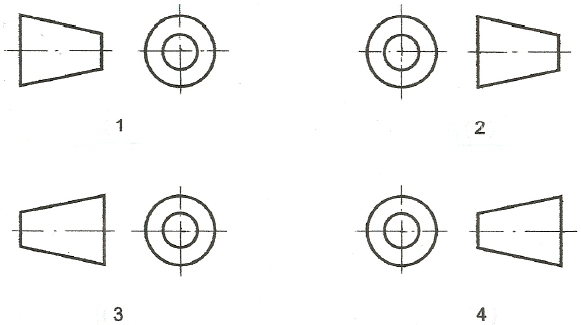

Um símbolo, colocado na legenda da folha de desenho, indica o diedro no qual o objeto foi considerado ao ser projetado.
Dos símbolos acima representados, qual é o utilizado para indicar o 1° diedro?
