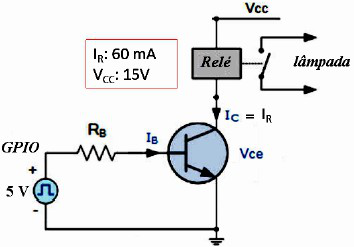

Tecnologias baseadas em microcontroladores são cada vez mais usadas na automação de processos, visando sua maior eficiência. Um exemplo é o controle automático de sistemas de iluminação (smart light control system) para a redução do desperdício de energia elétrica. Nesses sistemas, um conjunto de sensores são utilizados no monitoramento do ambiente. Os sinais vindos dos sensores são, então, processados pelo microcontrolador de forma a acionar um conjunto de lâmpadas via relés para iluminar adequadamente o ambiente somente quando necessário. Por outro lado, os microcontroladores têm limitação da corrente que podem fornecer em suas portas de saída (GPIOs), sendo necessário o uso de transistores para o acionamento dos relés sem sobrecarga ao microcontrolador. A imagem a seguir mostra esquematicamente tal sistema de acionamento a TBJ, servindo como interface entre uma GPIO e um relé:

Qual deve ser o valor da resistência RB para acionar o relé, quando a GPIO fornece uma tensão de 5 V?

(Considere o conceito de saturação forte; a tensão de barreira de potencial da junção base-emissor de 0,7 V.)
