Desenho Técnico Mecânico

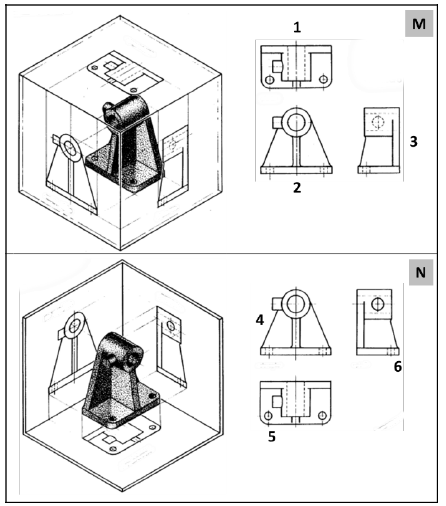

As figuras apresentadas abaixo representam as vistas ortográficas de um mesmo objeto desenhado com projeções no 1° diedro e no 3° diedro. Marque a alternativa que identifica corretamente o diedro utilizado nos quadros das letras M e N e as vistas ortográficas correspondentes aos números 1, 2, 3, 4, 5 e 6.

Enunciado 1366485-1

Fonte: Provenza, 1991.

M – 1° diedro; N – 3° diedro; 1 – vista superior; 2 – vista frontal; 3 – vista lateral direita; 4 – vista frontal; 5 – vista superior; 6 – vista lateral esquerda.

M – 1° diedro; N – 3° diedro; 1 – vista superior; 2 – vista frontal; 3 – vista lateral direita; 4 – vista posterior; 5 – vista inferior; 6 – vista lateral direita.

M – 3° diedro; N – 1° diedro; 1 – vista inferior; 2 – vista posterior; 3 – vista lateral esquerda; 4 – vista frontal; 5 – vista superior; 6 – vista lateral esquerda.

M – 3° diedro; N – 1° diedro; 1 – vista superior; 2 – vista frontal; 3 – vista lateral direita; 4 – vista posterior; 5 – vista inferior; 6 – vista lateral direita.

M – 3° diedro; N – 1° diedro; 1 – vista superior; 2 – vista frontal; 3 – vista lateral direita; 4 – vista frontal; 5 – vista superior; 6 – vista lateral esquerda.
