Circuitos lógicos MSI são dispositivos digitais muito úteis em diversas aplicações. Quanto a esses dispositivos, julgue o item a seguir.

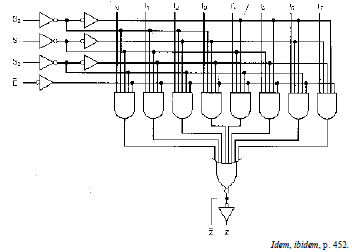

No circuito abaixo, que mostra um multiplexador de oito para 1, se o sinal de controle !$ \overline{E} !$ assumir o valor 0 e os sinais S2, S1 e S0 assumirem, respectivamente, os valores 1, 0 e 0, o valor lógico da entrada I4 aparecerá na saída Z.
