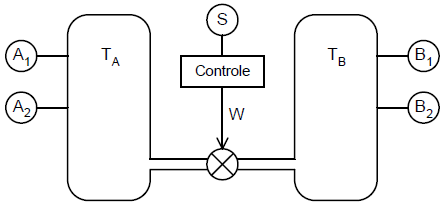

Em uma refinaria, dois tanques T_A e T_B estão interligados por um duto, no qual há uma bomba responsável por retirar combustível de T_A e injetá-lo em T_B. Essa bomba é ligada sempre que o sinal digital W está em nível lógico alto. A situação é ilustrada na Figura abaixo.

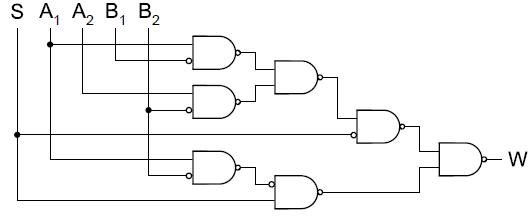

O nível de combustível no tanque T_A é monitorado por dois sensores digitais A₁ e A₂. Quando o nível de combustível em T_A estiver acima do seu limite inferior, A₁ estará em nível lógico alto. Já A₂ estará em nível lógico alto apenas quando o nível de combustível em T_A ultrapassar seu limite superior. Os sensores B₁ e B₂ desempenham, no tanque T_B, respectivamente, a mesma função que A₁ e A₂ no tanque T_A. Além dos sensores, o controle da bomba também recebe um sinal digital S proveniente de uma chave manual, onde um nível lógico alto em S indica que a chave está acionada. O circuito lógico do controle da bomba está representado no diagrama esquemático abaixo.

Nesse controle, a bomba
