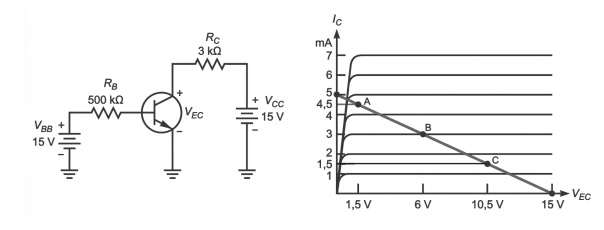

Considere o seguinte circuito de polarização pela base composto por um transistor NPN com VBB = VCC = 15V, um resistor de
base RB
= 500kΩ, resistor de coletor RC
= 3kΩ e adotando o modelo ideal do transistor (queda de tensão nula entre base e emissor).
Sabendo que o arranjo exibe a reta de carga da imagem, é correto afirmar que os valores de ganho βCC associados respectivamente aos pontos de operação A, B e C valem, respectivamente:
Sabendo que o arranjo exibe a reta de carga da imagem, é correto afirmar que os valores de ganho βCC associados respectivamente aos pontos de operação A, B e C valem, respectivamente:
