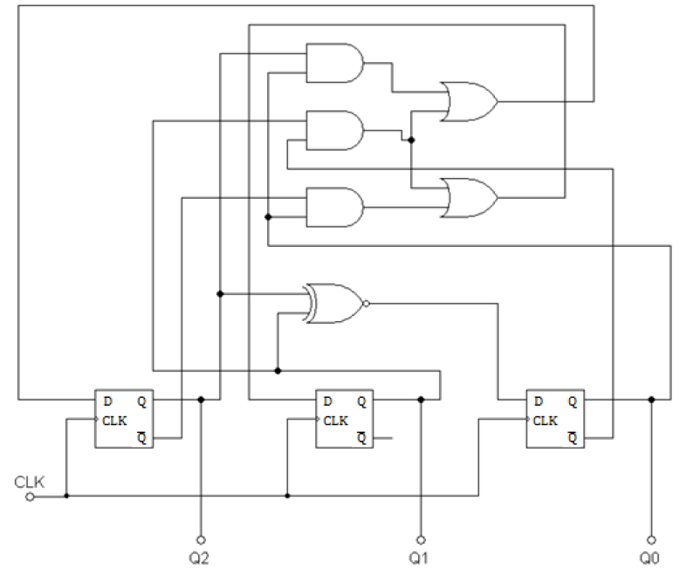

Considere a figura abaixo, que trata do circuito sequencial de uma máquina de estados finitos, implementada utilizando flip-flops do tipo D.
Assumindo que a saída atual é igual a 111 (Q2=1,Q1=1 e Q0=1), após dois pulsos de clock, a saída será
