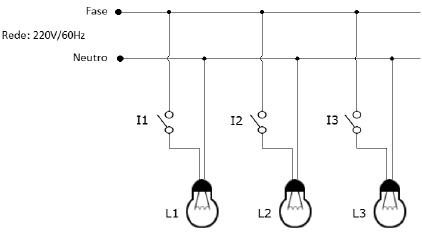

O circuito da figura abaixo, apresenta as lâmpadas incandescentes L1, L2 e L3 e os 19.interruptores I1, I2 e I3. A lâmpada L1 dissipa uma potência de 60W, quando o interruptor I1 está ligado; pela lâmpada L2 circula uma corrente de 0,273 A, quando o interruptor I2 está ligado, e a resistência da lâmpada L3 é de !$ 806, 7 \Omega !$, quando o interruptor I3 está ligado.
Enunciado 3563461-1
Com relação ao exposto acima considere as seguintes afirmativas:
I. A potência total dissipada pelas lâmpadas é de aproximadamente 100w, quando os interruptores I1 e I2 estão ligados.
II. A corrente total no circuito é de aproximadamente 0,55 A, quando os interruptores I1 e I3 estão ligados.
III. A potência total dissipada pelas lâmpadas é de aproximadamente 180 W, quando os interruptores I1, I2 e I3 estão ligados.
IV. A corrente total no circuito é de aproximadamente 1,2 A, quando os interruptores I1, I2 e I3 estão ligados.
De acordo com essas afirmativas, conclui-se que estão corretas apenas
