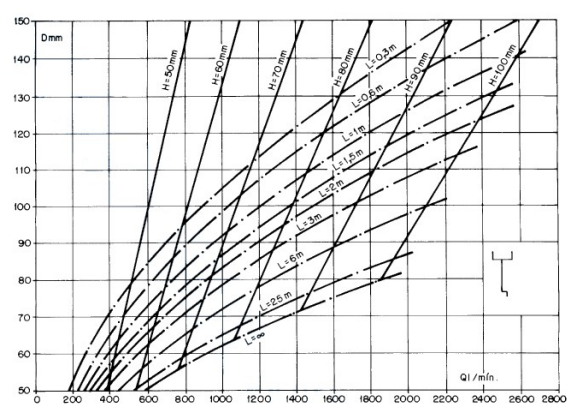

Observe este ábaco.

O ábaco acima é utilizado no dimensionamento do coletor vertical de uma calha com saída em aresta viva. Supondo uma vazão de 1500 litros/min com uma lâmina de água de 80 mm na calha e coletor vertical com comprimento igual à 3.00 m.

O diâmetro mais adequado à esse condutor é igual a
