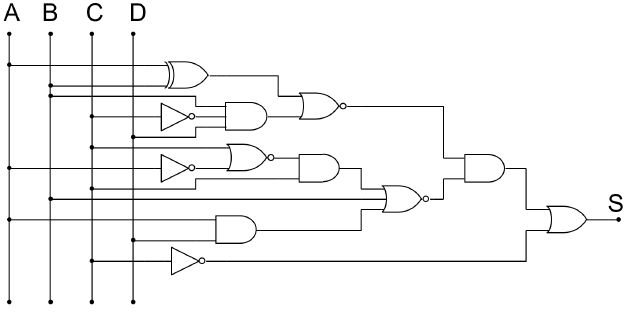

Observe o circuito combinacional representado na figura abaixo.

Qual é a representação correta da expressão lógica que o circuito executa?

!$ = [ ( \overline{ A \odot B + BD)} \cdot ( \overline{ C( \overline{A} + C) + AD)]} + \overline{C} !$

!$ S = [ ( \overline{ A \oplus B + B \overline{C} D)} \cdot ( \overline { ( \overline{ \overline {A} + C)} + B + AD ) ]} + \overline{C} !$

!$ S = [ \overline{ ( A \oplus B + B \overline{C} D}) \cdot ( \overline{ C ( \overline { \overline{A} + C)} + B + AD)]}+ \overline{C} !$

!$ S = [ ( \overline{ AB + B \overline{C} D)} \cdot ( \overline{C \overline{ \overline{A} + C)} + A + D) ]}+ \overline{C} !$
