Sistemas envolvendo transferência de calor podem, em muitos casos, ser tratados de modo análogo a circuitos elétricos resistivos. Uma parede é atravessada por um fluxo térmico de modo equivalente a uma corrente num condutor. A parede oferece uma resistência térmica do mesmo modo que o condutor oferece uma resistência elétrica. Uma forma muito simples de analisar circuitos elétricos resistivos é estudá-los por meio de associações de resistores em série ou em paralelo.

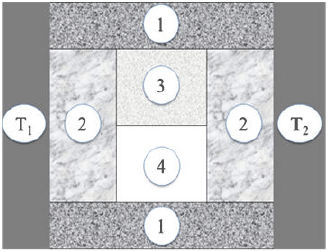

Considere um sistema formado pelo conjunto de condutores térmicos a seguir:

Os elementos indicados pelo número 1, apresentados na figura acima, são idênticos em suas dimensões e material; os elementos representados pelo número 2 também são idênticos em suas dimensões e material; os elementos 3 e 4 têm dimensões idênticas, contudo são construídos de materiais diferentes. Os materiais de 1, 2, 3 e 4 são distintos entre si. As fontes térmicas são constantes e estão indicadas por suas temperaturas T1 e T2 (T1 > T2). O sistema térmico já se encontra em regime estacionário. Assinale a alternativa que representa, corretamente, o circuito elétrico análogo da associação de condutores acima.
