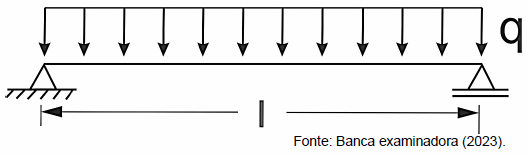

Seja o modelo estrutural de uma viga biapoiada de tamanho “l”, e com uma força vertical uniformemente distribuída atuando ao longo de toda a sua extensão, conforme figura abaixo.

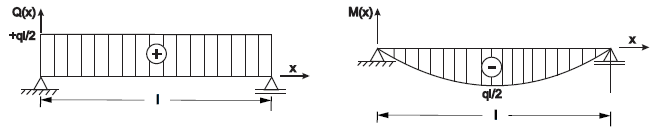

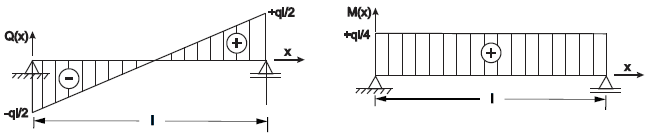

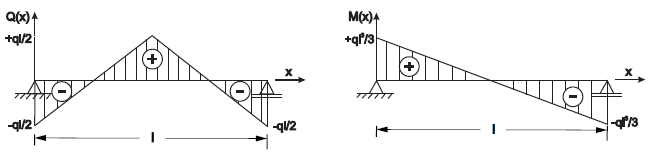

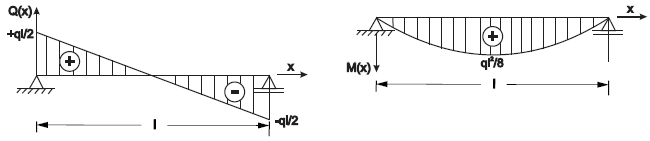

Os diagramas de esforços cortantes e de momentos fletores dessa viga, são, respectivamente:
