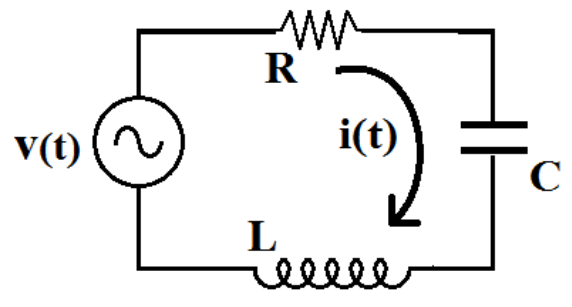

O circuito da figura a seguir possui corrente !$ i !$(!$ t !$) = !$ 2 !$ !$ s !$!$ i !$!$ n !$(!$ 5 !$!$ 0 !$!$ 0 !$!$ t !$+ !$ 3 !$!$ 6 !$, !$ 9 !$°), resistência R = 8Ω, indutância L = 8mH e capacitância C = 200µF.

Considerando o arco tangente (-0,75)=-36,9º, a impedância equivalente Z do circuito e a tensão da fonte v(t) terão, respectivamente, os seguintes valores:
