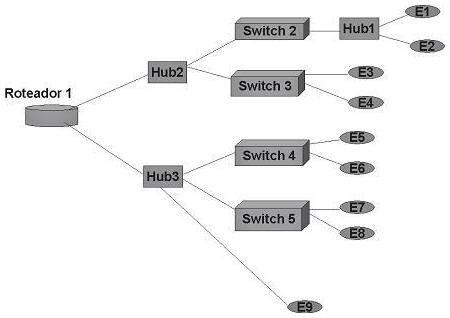

Seja uma rede Ethernet utilizando roteador, switches (que funcionam como ponte) e hubs para conectar as estações (identificadas por E1 até E9), montada com a seguinte topologia:



Com base no esquema acima indicado, quantos domínios de colisão e quantos domínios de broadcast podem ser identifi- cados, respectivamente, nessa rede?
