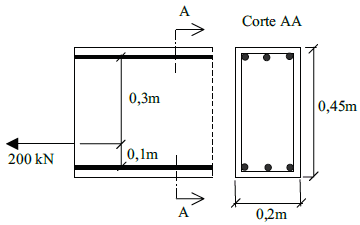

A figura está mostrando um tirante de concreto armado submetido a uma carga de tração excêntrica.
Considerando-se que o concreto utilizado nesse tirante é o C20 e o aço empregado é o CA-50, as seções de ferro das armaduras superiores e inferiores são as seguintes:
