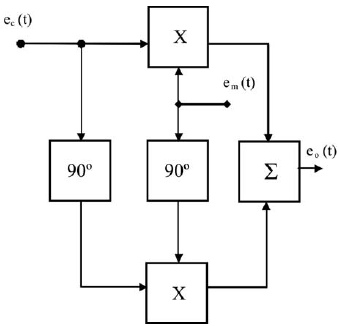

Analise o diagrama de blocos abaixo, que é citado em muitos compêndios de comunicações. Os blocos “X” são circuitos multiplicadores de quatro quadrantes, os blocos “90º” são circuitos defasadores de 90 graus e o bloco “Σ” um circuito domador. As entradas e_m (t) e e_c (t) são senoidais e ω_m << ω_c .

Após a análise, pode-se concluir que esse diagrama é a representação de um:
