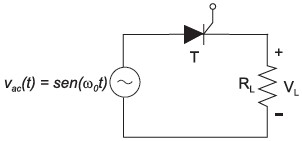

O SCR do circuito mostrado na figura acima é usado para controlar a potência fornecida a uma carga RL por uma fonte AC. Sendo o ângulo de disparo no gate do SCR de 30º, das formas de onda a seguir apresentadas, qual a que melhor representa a tensão sobre a carga RL?
