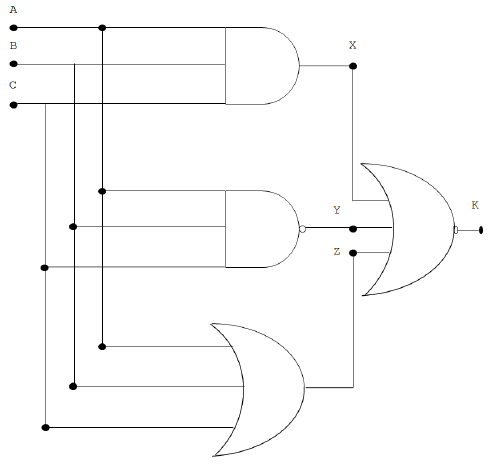

Observe a figura abaixo.

As portas lógicas são muito utilizadas em circuitos de microcomputadores, em que são usadas entradas binárias. Se em dado momento a entrada é dada por A=0, B=0 e C=1, conforme ilustra a figura, os valores para X, Y, Z e K, respectivamente, para este momento, são
