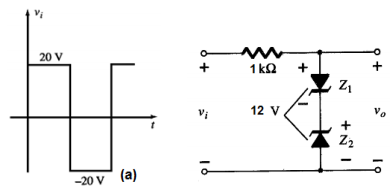

O circuito representado pela figura a seguir é um grampeador com Zener.

Aplicando uma tensão de 40vpp em Vi conforme figura (a), a forma de onda V_o é melhor representada na alternativa:

(Considere: Z1 e Z2 ideais.)
