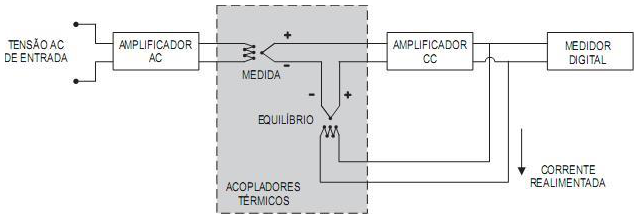

O circuito abaixo mostra um voltímetro TRUE-RMS, no qual a medida e o equilíbrio dos acopladores térmicos são realizados no mesmo ambiente térmico.

enunciado 650476-1

Analisando-se o circuito, verifica-se que

a ponte usa dois acopladores térmicos, não sendo possível, por isso, medir o valor RMS verdadeiro de qualquer forma de onda.

a corrente realimentada para o elemento térmico de equilíbrio deve ser, no mínimo, duas vezes a corrente de entrada no elemento térmico de medida.

o medidor digital não permite indicação de valor eficaz, sendo construído para indicar apenas valor médio de uma função.

o equilíbrio da ponte ocorre quando o calor provocado pela corrente nos acopladores térmicos é suficiente para tornar a tensão em ambos os acopladores iguais.

os acopladores térmicos não garantem a fidedignidade da medida da tensão TRUE-RMS, pois o valor eficaz independe do calor dissipado.
