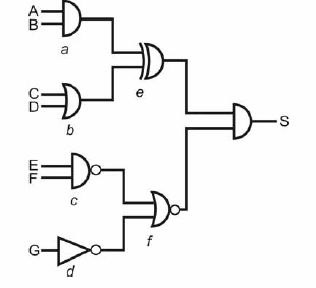

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.
As portas lógicas indicadas por d, e e f são, respectivamente, portas INVERSORA, OU-EXCLUSIVO e NÃO-OU.
