Disciplina: Engenharia Elétrica
Banca: FUNDATEC
Orgão: Pref. Foz Iguaçu-PR
Dimensione o disjuntor para o circuito 2 da Imagem 22, que apresenta potência na carga de 8KW. O condutor de cobre com isolação em PVC foi instalado na maneira A2, sendo o valor da corrente conforme a Tabela 4 de corrente do condutor. Tensão de linha de 220V.

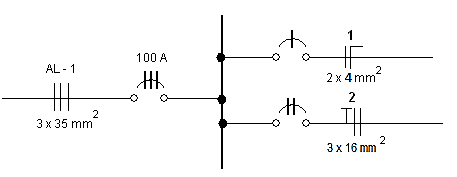

Imagem 22
Seção nominal (mm2) | A1 | A2 | B1 | B2 | C | D | ||||||
2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | |
Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | Condutores Carregados | |
Cobre | ||||||||||||
0,5 | 7 | 7 | 7 | 7 | 9 | 8 | 9 | 8 | 10 | 9 | 12 | 10 |
0,75 | 9 | 9 | 9 | 9 | 11 | 10 | 11 | 10 | 13 | 11 | 15 | 12 |
1 | 11 | 10 | 11 | 10 | 14 | 12 | 13 | 12 | 15 | 14 | 18 | 15 |
1,5 | 14,5 | 13,5 | 14 | 13 | 17,5 | 15,5 | 16,5 | 15 | 19,5 | 17,5 | 22 | 18 |
2,5 | 19,5 | 18 | 18,5 | 17,5 | 24 | 21 | 23 | 20 | 27 | 24 | 29 | 24 |
4 | 26 | 24 | 25 | 23 | 32 | 28 | 30 | 27 | 36 | 32 | 38 | 31 |
6 | 34 | 31 | 32 | 29 | 41 | 36 | 38 | 34 | 46 | 41 | 47 | 39 |
10 | 46 | 42 | 43 | 39 | 57 | 50 | 52 | 46 | 63 | 57 | 63 | 52 |
16 | 61 | 56 | 57 | 52 | 76 | 68 | 69 | 62 | 85 | 76 | 81 | 67 |
25 | 80 | 73 | 75 | 68 | 101 | 89 | 90 | 80 | 112 | 96 | 104 | 86 |
35 | 99 | 89 | 92 | 83 | 125 | 110 | 111 | 99 | 138 | 119 | 125 | 103 |
50 | 119 | 108 | 110 | 99 | 151 | 134 | 133 | 118 | 168 | 144 | 148 | 122 |
70 | 151 | 136 | 139 | 125 | 192 | 171 | 168 | 149 | 213 | 184 | 183 | 151 |
95 | 182 | 164 | 167 | 150 | 232 | 207 | 201 | 179 | 258 | 223 | 216 | 179 |
120 | 210 | 188 | 192 | 172 | 269 | 239 | 232 | 206 | 299 | 259 | 246 | 203 |
Tabela 4
