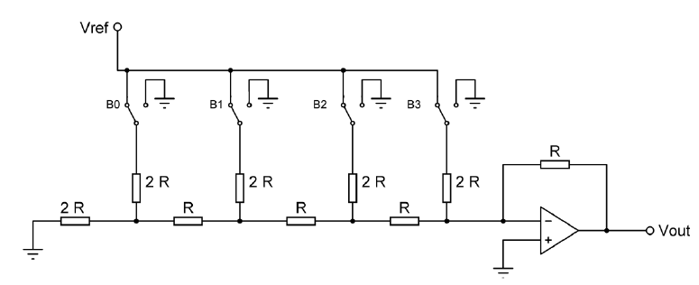

A figura abaixo trata da construção de um conversor digital-analógico do tipo Rede R-2R. As entradas digitais estão representadas por meio das chaves B3 (MSB), B2, B1 e B0 (LSB). Nesse circuito, a ligação para o terra representa o sinal digital 0 e a ligação para o V_REF representa o sinal digital 1.

Fonte: FUNCERN, 2015.

Considerando V_ref=12 V e entrada digital 1010 (B3 = 1, B2 = 0, B1 = 1 e B0 = 0), a resolução deste conversor e a saída V_out , respectivamente, são
