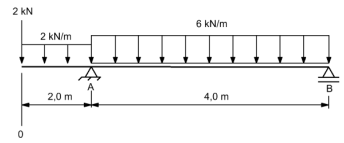

A figura a seguir apresenta uma viga isostática com dois apoios, A e B, e um trecho em balanço.





O apoio A é do 2º gênero, enquanto o apoio B é do 1º gênero. Sobre o ponto O, atua uma carga concentrada de 2 kN e, ao longo dos vãos OA e AB, atuam cargas uniformemente distribuídas de 2 kN/m e 6 kN/m, respectivamente.
Sabendo que a viga tem seção transversal quadrada de lado 10 cm, a máxima tensão normal atuante na seção transversal localizada no meio do vão AB vale
