Questão 4114069

4114069 Ano: 2025
Disciplina: Engenharia Eletrônica
Banca: Marinha
Orgão: Marinha

Provas:

Corpo da Armada - Eletrônica
Provas ×
Corpo de Fuzileiros Navais - Eletrônica
Provas ×

Retificadores de meia onda e onda completa (carga resistiva)

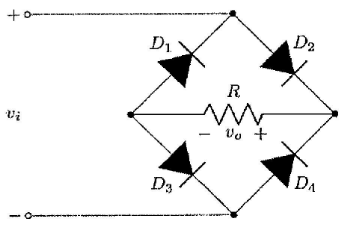

Observe o circuito abaixo.

Enunciado 4629323-1

Com relação ao circuito acima, considere os componentes ideais e assinale a opção correta.

O circuito representa um retificador de meia-onda utilizando quatro diodos em uma configuração em ponte.

Quando a tensão !$ ν_i !$ é negativa, !$ D_3 !$ e !$ D_4 !$ conduzem, enquanto !$ D_1 !$ e !$ D_2 !$ estão reversamente polarizados.

Durante ambos os semiciclos da tensão de entrada !$ ν_i !$, a tensão de saída !$ ν_o !$ mantém polaridade positiva, correspondendo ao valor absoluto da tensão aplicada.

Em conversores CA/CC, é necessário que a tensão !$ ν_i !$ seja oriunda da saída de um transformador que amplífica o sinal da rede.

A tensão média de !$ ν_o !$ é igual à tensão média de !$ ν_i !$, embora suas formas de onda sejam diferentes.
