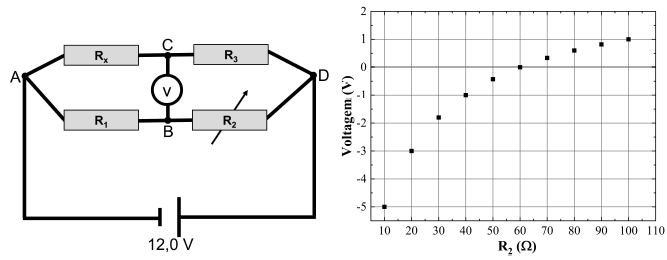

Com o intuito de medir a resistência elétrica de um resistor R_x, foi montado o circuito mostrado na figura. Nesse circuito, sabe-se que os resistores R₁ e R₃ possuem resistências de 20\( \Omega \)  e 30\( \Omega \) , respectivamente, e que R₂ é um reostato cuja resistência pode variar de 0 a 100\( \Omega \) . Foi feito um experimento em que, à medida que a resistência R₂ era variada, a voltagem entre os pontos C e B era medida por um voltímetro V. Os resultados das medições estão apresentados no gráfico.

Sabendo que a tensão da fonte é contínua e possui um valor de 12,0 V, assinale a alternativa que corresponde ao valor aproximado da resistência elétrica R_x.
