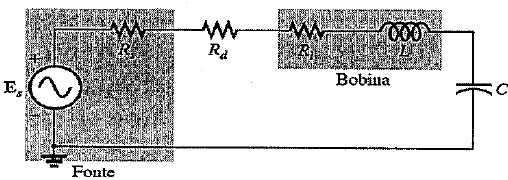

Observe o circuito abaixo.



Enunciado 4631126-1

Dados:

a fonte da figura possui resistência interna \( Rs = 1 \Omega \);

a bobina possui resistência interna \( R_l = 100 \Omega \) e indutância L = 2mH;

a capacitância é \( C = 50 \mu F \); e

o circuito se encontra conectado em série com uma resistência \( R_d = 5 k\Omega \).



Assinale a opção que apresenta o valor mais próximo da frequência de ressonância do circuito acima.
