Considere que um motor de indução trifásico opera em regime permanente, alimentado por um sistema trifásico equilibrado
e senoidal, com tensão e frequência nominais. O motor possui 4 polos e está ligado em Δ (delta), com tensão de linha VL
= 380 V

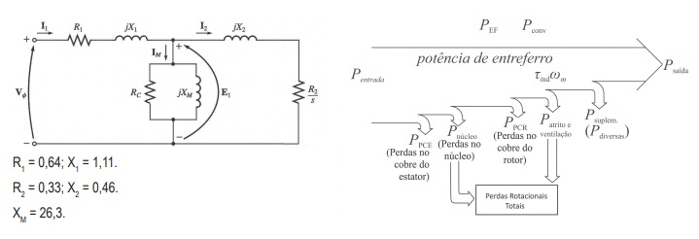

(RMS) em 60 Hz, operando com o escorregamento em S=2,2%. O motor é modelado pelo circuito equivalente por fase (conforme a
f gura a seguir), com parâmetros, em Ohms, por fase, referidos ao estator.
As perdas por atrito e ventilação juntamente com as perdas no núcleo são estimadas como perdas rotacionais totais e contabilizam Prot= 1.100 W (constantes). Considere as perdas no cobre do estator e do rotor pelo circuito equivalente (via e). Desprezando perdas suplementares/diversas adicionais, a eficiência deste motor, η, pode ser estimada por aproximadamente:
As perdas por atrito e ventilação juntamente com as perdas no núcleo são estimadas como perdas rotacionais totais e contabilizam Prot= 1.100 W (constantes). Considere as perdas no cobre do estator e do rotor pelo circuito equivalente (via e). Desprezando perdas suplementares/diversas adicionais, a eficiência deste motor, η, pode ser estimada por aproximadamente:
