3822865 Ano: 2025
Disciplina: Engenharia Eletrônica
Banca: CESPE / CEBRASPE
Orgão: TJ-PA

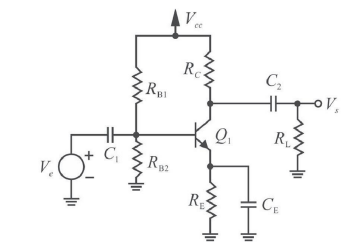

No circuito amplificador a seguir, o transistor bipolar tem parâmetros β = hfe = hFE = 100, RE - 3,1 kΩ, RC = 3,3 kΩ, RB1 = 80 kΩ, RB2 = 40 kΩ, RL = 4 kΩ e VCC = 12V. As tensões de polarização na base, no coletor e no emissor do transistor são VB = 3,8 V, VC = 80V e VE = 3,1 V, respectivamente. Todos os capacitores têm valores tais que, na faixa de frequências dos sinais a serem amplificados, podem ser considerados como um curto-circuito.

Enunciado 4756269-1

Com base nessas informações, julgue os itens a seguir.

O transistor está polarizado na região ativa.



Provas

Questão presente nas seguintes provas

Analista Judiciário - Engenharia Elétrica

120 Questões
