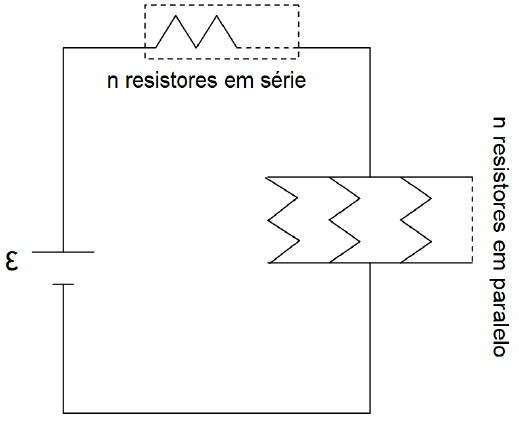

Um circuito elétrico idealizado é alimentado por uma bateria ideal cuja fem em Volts é igual a \( \varepsilon \). Nesse circuito há dois conjuntos de resistores ôhmicos: o primeiro conjunto é composto por n resistores em série, cada qual com resistência ôhmica idêntica e igual a R, medida em Ohm e o segundo conjunto apresenta uma associação em paralelo com n resistores também idênticos, cada qual com resistência ôhmica também igual a R (em \( \Omega \)). O circuito é fechado com os dois conjuntos de resistores associados em série, conforme mostra o esquema elétrico abaixo.

Podemos afirmar que a resistência equivalente do sistema elétrico e a potência elétrica total do sistema é, respectivamente:
