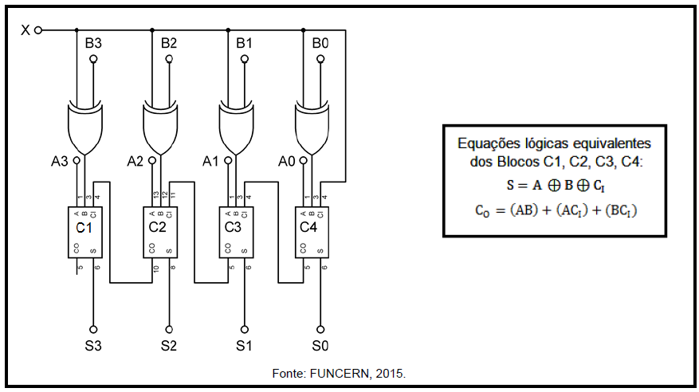

Considere a figura abaixo.

Assumindo que foram aplicados os sinais lógicos à entrada A = 1001 (A3, A2, A1, A0) e à entrada B = 0011 (B3, B2, B1, B0), os valores da saída S (S3, S2, S1, S0) para X=0 e para X=1, respectivamente, são
