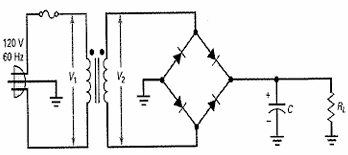

Examine a figura abaixo.

Enunciado 4757449-1

(Fonte: Malvino, 2016)

Considere uma fonte de alimentação composta por transformador e retificador em ponte com filtro capacitivo. Com base nessas informações, assinale a opção INCORRETA.

A queima do fusível de proteção interrompe a alimentação, resultando em tensão nula em todos os estágios subsequentes do circuito.

Se o capacitor de filtro abrir, a tensão média na carga diminuirá significativamente e apresentará um elevado nível de ondulação.

A abertura de um dos diodos da ponte retificadora altera a operação de onda completa para meia-onda, reduzindo a frequência da ondulação de 120 Hz para 60 Hz.

Um curto-circuito na carga provoca um aumento excessivo de corrente, podendo causar a queima do fusível, dos diodos ou do enrolamento do transformador.

Capacitores de filtro com fuga de corrente elevam a tensão CC na carga.
