Qual é a função principal de um chiller em um sistema de ar-condicionado?

Um sistema de ventilação mecânica possui uma vazão de ar de 300 metros cúbicos por hora e é utilizado em um edifício comercial. Durante um período de 30 dias, o sistema opera continuamente durante 12 horas por dia, e nas outras 12 horas é desligado. Dessa forma, qual é o volume total de ar movimentado pelo sistema durante esse período de 30 dias?

Durante um processo de aquecimento, uma chapa de metal com área de superfície de 0,5 m² é aquecida a uma temperatura de 200°C. Se a chapa é exposta a um ambiente com temperatura constante de 50°C e o coeficiente de transferência de calor convectivo é de 100 W/m²K, qual é a taxa de transferência de calor da chapa para o ambiente?

Qual das alternativas a seguir NÃO é uma lei da termodinâmica?

O conhecimento sobre os equipamentos e os critérios apresentados na norma NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV são fundamentais para as atividades de projeto, manutenção e modificações em subestações elétricas. Analise as assertivas abaixo em relação às características das subestações na referida norma:


I. Em subestação com capacidade instalada maior que 300 kVA, a proteção geral na média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro.


II. Em subestação com capacidade instalada menor ou igual a 300 kVA, a proteção geral na média tensão pode ser realizada por meio de chave seccionadora e fusível, sem a necessidade de adicionar na baixa tensão um disjuntor.


III. Para proteção contra os curtos-circuitos, a capacidade de interrupção do elemento de proteção deve ser menor que a corrente de curto-circuito presumida no ponto onde este dispositivo é instalado.


IV. O tempo de atuação do dispositivo de proteção deve ser menor do que o tempo de circulação da corrente de curto-circuito, presumida de forma que a temperatura dos condutores atinja um valor menor ou igual aos valores especificados.


Quais estão corretas?

Ao analisar os equipamentos em subestações, é importante que o profissional compreenda as especificações de equipamentos, como os transformadores de potencial (TPs). Considere um TP com a seguinte especificação: 13800-115 V, 15 VA 3P, Grupo de ligação 1. Sobre a especificação, analise as assertivas abaixo sobre o TP, assinalando V, se verdadeiras, ou F, se falsas.

( ) As tensões nominais de primário e de secundário são, respectivamente, 13,8 kV e 115 V.
( ) A conexão do primário é entre fase e terra.
( ) A carga nominal de secundário é 15 VA.
( ) O TP atende à classe de exatidão 0,3% para aplicação em proteção.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Uma iluminação adequada em ambientes internos de serviço público proporciona segurança e conforto para os funcionários realizarem suas atividades. No contexto de luminotécnica, o Método dos Lúmens fornece uma estimativa do número de luminárias necessárias em um dado ambiente, sendo posteriormente necessário analisar os demais aspectos vinculados à ABNT NBR ISO/CIE 8995-1: Iluminação de ambientes de trabalho. Considere os seguintes dados do ambiente, da luminária e da lâmpada:


Iluminamento médio requerido pelo ambiente: 500 lux.
Área do recinto: 64 m² .
Fator de depreciação do serviço da luminária: 0,8.
Fator de utilização do recinto: 0,8.
Luminária de sobrepor: duas lâmpadas LED de 19 W.
Lâmpada LED de 19 W: fluxo luminoso de 2500 lumens.


Aplicando o Método dos Lúmens, qual alternativa apresenta o número de luminárias que mais se aproxima do nível de iluminamento médio requerido?

A atuação indevida de proteções elétricas e o mau funcionamento de equipamentos podem ser resultantes da presença de distorções harmônicas de tensão na instalação. Havendo a necessidade, o engenheiro deve encontrar soluções para reduzir o conteúdo harmônico da instalação. Os _________ são elementos constituídos basicamente por indutâncias, capacitâncias e resistências configurados e sintonizados para controlar harmônicos. Um filtro em derivação de sintonia única é um tipo de filtro conectado em derivação, com uma baixa impedância para uma determinada ordem harmônica, desviando as _________ harmônicas desta ordem do seu fluxo normal para o filtro. Os _________ são elementos baseados em eletrônica de potência. Estes podem controlar _________ e contribuir para melhorar outros aspectos de qualidade de energia elétrica.


Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

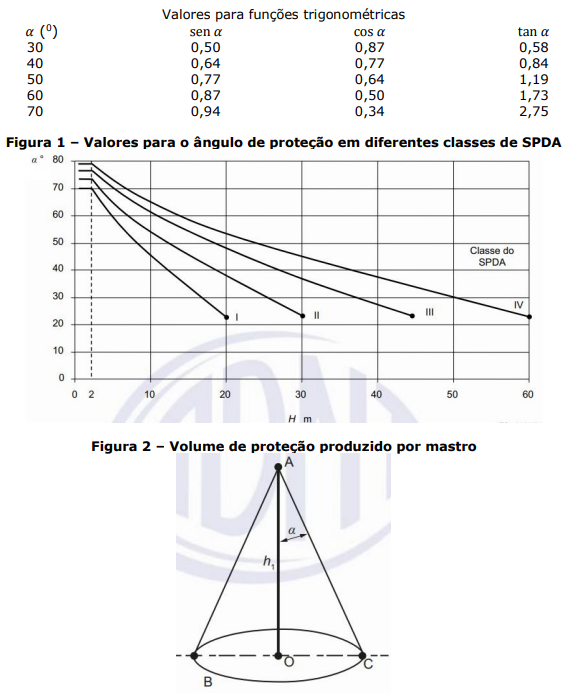

O projeto de sistemas de proteção contra descargas atmosféricas é uma atividade importante para o engenheiro eletricista que atua na área de edificações para serviços públicos. A Figura 1 abaixo, da Norma NBR 5419 – Proteção contra descargas atmosféricas, apresenta os valores para o ângulo de proteção em diferentes classes de SPDA a serem aplicadas no método do ângulo de proteção (ver Figura 2). Sendo o valor de H (altura do captor acima do plano de referência da área a ser protegida) igual a 10 metros, assinale a alternativa que mais se aproxima do valor do raio da base do cone de proteção, considerando uma classe de SPDA do tipo III. Considere os valores de funções trigonométricas apresentados abaixo:
