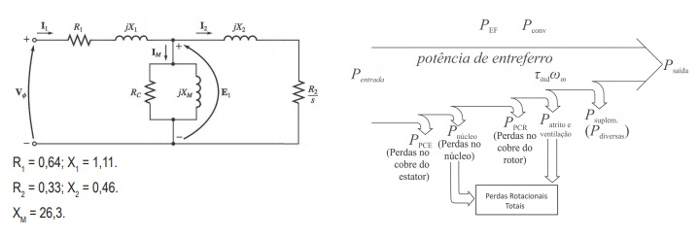

Considere que um motor de indução trifásico opera em regime permanente, alimentado por um sistema trifásico equilibrado e senoidal, com tensão e frequência nominais. O motor possui 4 polos e está ligado em Δ (delta), com tensão de linha V_L = 380 V (RMS) em 60 Hz, operando com o escorregamento em S=2,2%. O motor é modelado pelo circuito equivalente por fase (conforme a f gura a seguir), com parâmetros, em Ohms, por fase, referidos ao estator.

As perdas por atrito e ventilação juntamente com as perdas no núcleo são estimadas como perdas rotacionais totais e contabilizam P_rot= 1.100 W (constantes). Considere as perdas no cobre do estator e do rotor pelo circuito equivalente (via e). Desprezando perdas suplementares/diversas adicionais, a eficiência deste motor, η, pode ser estimada por aproximadamente:

De acordo com a NBR 5419-3:2015, no que se refere à inspeção e manutenção dos Sistemas de Proteção contra Descargas Atmosféricas (SPDA), assinale a alternativa correta sobre os tipos e periodicidades das inspeções.

A respeito do fenômeno físico do potencial elétrico, pode-se afirmar corretamente que:

Uma máquina de corrente contínua possui armadura duplex com enrolamento imbricado (lap) 6 polos. A mesma possui 72 bobinas na armadura, cada uma com 12 espiras com 2 condutores ativos por espira. O fluxo por polo é Φ = 0,039 Wb para uma rotação de 400 rpm. Considerando Z como o total de condutores da armadura e desconsiderando as correções por cobertura/arco polar e franjeamento do fluxo no entreferro, a tensão interna (de armadura) induzida E_A (em volts) é de aproximadamente:

Para máquinas CC, as características construtivas (tipo de enrolamento da armadura e recursos de comutação) possuem impacto direto no desempenho, no nível de tensão/corrente de operação, na manutenção e na capacidade de atuar com carga variável. Considerando os conceitos construtivos para tipos de enrolamento, interpolos (polos de comutação) e enrolamentos de compensação, identifique a alternativa correta.

Um gerador síncrono trifásico opera de forma isolada, alimentando uma carga local. Considere que a velocidade do eixo é mantida constante pela máquina motriz e que a corrente de campo também é mantida constante (isto é, o fluxo no rotor e a tensão interna gerada permanecem constantes). Dessa forma, observam-se três situações distintas relativas a um acréscimo de carga ao sistema gerador:
I. Carga com FP atrasado. II. Carga com FP unitário. III. Carga com FP adiantado.

Assinale a alternativa correta sobre o efeito resultante na tensão de fase V_φ (fase–neutro) e na tensão terminal V_T (tensão de linha, linha–linha) do referido gerador.

Considere um segundo transformador monofásico de 1kVA, com 850 espiras no enrolamento primário, que, sob condições nominais de operação, apresenta um fluxo magnético de pico no núcleo de 600 µWb. Sabe-se que, no momento da energização deste equipamento, a corrente de magnetização, durante seu primeiro ciclo (corrente de inrush), pode atingir valores máximos bem superiores à sua especificação nominal. Para uma curva de magnetização do núcleo que também utiliza o gráfico de Fluxo vs FMM, apresentado na figura anterior, em um cenário de energização no pior caso, assinale a alternativa que mostra a corrente de inrush de pico no primário deste transformador.

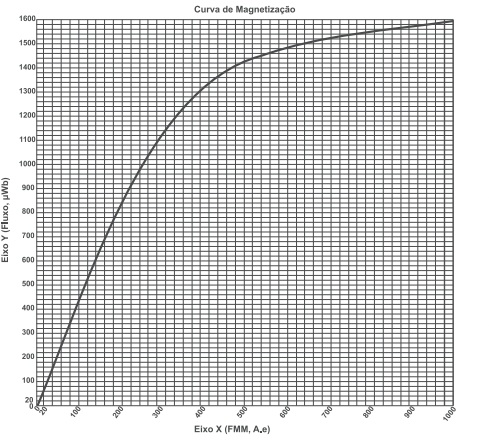

Considere um transformador monofásico de 1 kVA, 220/110 V e 60 Hz, com 850 espiras no enrolamento primário. Este transformador é alimentado por uma fonte de V₁ =220 V (RMS) no primário. A curva de magnetização do núcleo apresentada na figura nos mostra um eixo y que apresenta incrementos de 20 uWb para o fluxo e um eixo x que apresenta incrementos de 20 A.e para FMM.O projeto do referido transformador acomoda variações no sistema quanto a frequência de alimentação no âmbito de ± 10% em relação ao valor nominal de 60 Hz, mantendo a tensão RMS aplicada constantemente em 220 V. Considerando essa variação de frequência, a amplitude total da variação percentual da corrente de magnetização de pico (I_m,pico) no primário do transformador, em relação ao valor nominal da corrente de magnetização, é de aproximadamente:

Considere um núcleo ferromagnético excitado por uma corrente alternada em um enrolamento e produzindo um fluxo magnético variável no tempo. Sobre o fenômeno da histerese magnética e suas consequências, assinale a alternativa correta.

Um diodo de silício opera com fator de idealidade η = 2 e tensão térmica V_T = 25 mV. Sabe-se que, para uma corrente direta de I₁ = 1 mA, a tensão de junção assume um valor de referência V_D1. Ao aumentar a corrente para I₂ = 100 mA, a variação de tensão na junção ΔV_D = V_D2 − V_D1 pode ser definida aproximadamente por:
