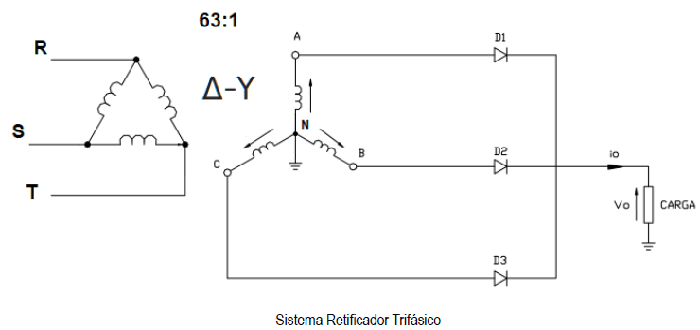

Figura para a questão.

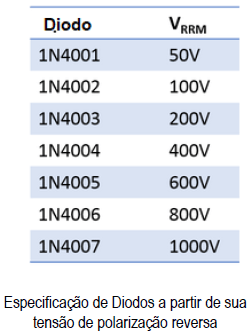

Para especificarmos os diodos D1, D2 e D3 que compõem o arranjo, anteriormente ilustrado, devemos verificar se a tensão reversa dos componentes suporta o regime de operação proposto. Contudo, a especificação de diodos com parâmetros sobredimensionados acarreta um sistema resultante menos atrativo do ponto de vista financeiro. Considere a lista de diodos, a seguir, que leva em consideração apenas sua tensão de polarização reversa:

Com base na informação de tensão de bloqueio V_RRM, o diodo mais adequado para a aplicação seria

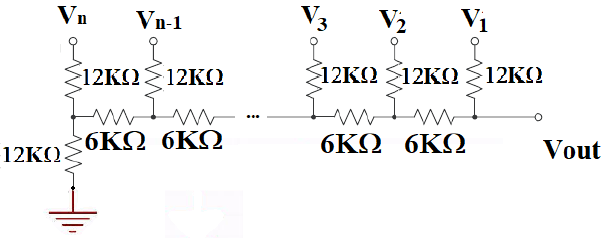

Considere o circuito elétrico da figura a seguir, formado por múltiplos resistores de 12kW e 6kW, bem como N fontes de tensão V1, V2, V3, ... Vn-1, Vn:

Para termos a tensão de saída Vout, o mais próximo possível de 6,6V, deve-se utilizar

Considerar seguinte Sistema de controle para a questão.

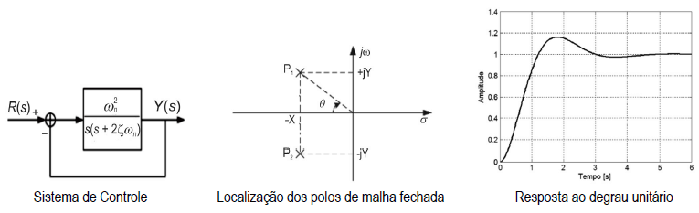

Considere o sistema de controle, em malha fechada com realimentação unitária da função \( G(s) = { \large \omega^2_n \over s(s + 2\zeta \omega_n)} \) com seus polos indicados através de \( P_{1,2} = -X \pm jY \) no plano complexo e sua resposta transitória à entrada R(s) degrau unitário representados conforme a figura apresentada anteriormente.

A respeito da relação entre o referido sistema, o posicionamento de seus polos e sua resposta transitória é correto afirmar que

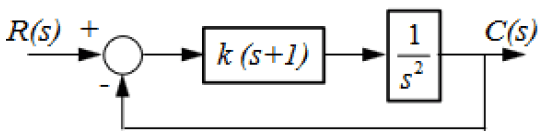

Considere a seguinte aproximação de um sistema que controla a posição de um dispositivo de inércia pura através de um controlador PD:

O esboço do Lugar Geométrico das Raízes (LGR), do referido sistema, pode ser representado como

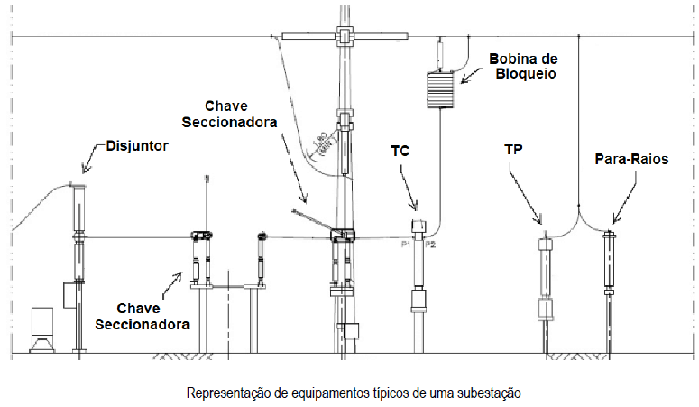

Considere a seguinte representação de equipamentos típicos de uma subestação ilustrado pela imagem, em vista lateral:

Identifique a afirmativa, na qual a função do equipamento Bobina de Bloqueio é definida.

A respeito dos dispositivos de manobra em subestações de alta tensão, a Chave Seccionadora de Abertura Pantográfica pode ser representada pela vista lateral ilustrada na seguinte imagem:

Em relação ao agrupamento de unidades consumidoras de Alta tensão, grupo A, podemos definir corretamente o subgrupo A3 como tensão de conexão

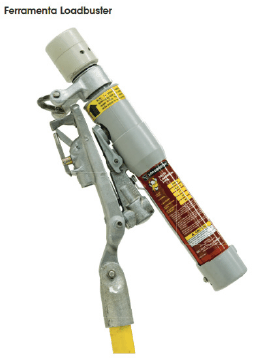

A ferramenta ilustrada na imagem a seguir, denominada Loadbuster, trata-se de um equipamento portátil utilizado por meio de vara de manobra cuja finalidade pode ser sucintamente descrita para

Ainda considerando apenas o Sistema Elétrico representado pelo diagrama unifilar da imagem e desprezando as perdas na linha de transmissão, uma corrente no trecho primário do transformador T1 de valor I_PT1 = 0,15P.U. pode ser refletida como uma corrente no secundário do transformador T1, de aproximadamente

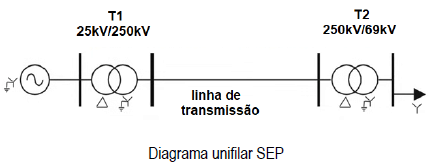

Considere o Sistema Elétrico com potência aparente de base 800kVA, descrito através de sua representação simplificada unifilar da figura a seguir. Adicionalmente, o valor de tensão de base é determinado pelo valor nominal de tensão em cada trecho específico:

Durante o processo de especificação do gerador para alimentação do referido sistema, obtemos a seguinte máquina com suas especificações dadas pelo fabricante:

Para o Sistema Elétrico em questão, a representação da impedância X do novo gerador em P.U. pode ser aproximada por
