Analise as afirmativas abaixo sobre os princípios gerais de representação em desenho técnico:

1. A vista mais importante de uma peça deve ser utilizada como vista frontal ou principal. Geralmente esta vista representa a peça na sua posição de utilização.

2. É recomendável utilizar o maior número de vistas possível, bem como repetir a representação de detalhes para melhorar a interpretação do desenho.

3. Numa representação em 1º Diedro, ao tomar como referência a vista frontal, a vista superior fica posicionada acima da vista frontal, enquanto a vista lateral esquerda é posicionada à esquerda da vista frontal.

4. O desenho técnico é representado na cor preta. Se outras cores forem necessárias para melhor esclarecimento do desenho, o seu significado deve ser mencionado em legenda.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa correta a respeito das limas.

Um relógio comparador foi montado em uma base magnética com intuito de ser utilizado para medir as dimensões de sucessivas peças produzidas por uma máquina. Para definir uma posição zero a partir da qual o relógio deveria medir as peças, um bloco-padrão com comprimento de 50 mm foi utilizado. O relógio foi zerado no seu curso máximo, com 10 mm de contração. A primeira peça medida resultou na indicação do relógio comparador mostrada abaixo.

A partir dessa leitura, assinale a alternativa que indica corretamente a dimensão da peça medida.

Analise as afirmativas abaixo sobre a medição diferencial:

1. A medição diferencial é uma medição direta.
2. A medição diferencial consiste em medir por comparação com um padrão rastreável ou uma peça calibrada.
3. A medição diferencial apresenta uma incerteza menor do que a obtida na medição direta.
4. A medição diferencial é exclusivamente realizada com relógios comparadores.

Assinale a alternativa que indica todas as afirmativas corretas.

Observe a imagem do micrômetro abaixo:

Assinale a alternativa que indica, em polegadas, a leitura representada.

A calibração consiste em um conjunto de operações que estabelece, sob condições especificadas, a relação entre os valores indicados por um instrumento de medição ou um sistema de medição ou valores representados por uma medida materializada ou um material de referência, e os valores correspondentes das grandezas estabelecidos por padrões.

Com relação à calibração, é correto afirmar:

Observe a imagem do paquímetro abaixo:

Assinale a alternativa que indica, em polegadas, a leitura representada.

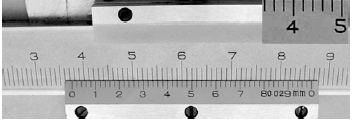

Observe a imagem do paquímetro abaixo:

Assinale a alternativa que indica, em milímetros, a leitura representada.

Faça a classificação das tolerâncias geométricas a seguir:

Coluna 1 Tolerância

1. Tolerância de forma
2. Tolerância de orientação
3. Tolerância de posição

Coluna 2 Característica

( ) Simetria
( ) Concentricidade
( ) Planeza
( ) Paralelismo
( ) Perpendicularidade
( ) Retilineidade

Assinale a alternativa que indica a sequência correta, de cima para baixo.

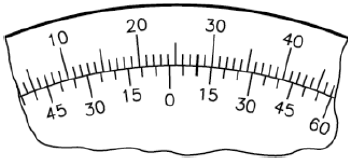

Observe a imagem do goniômetro abaixo:

Assinale a alternativa que indica, em graus e minutos, a leitura representada.
