Um motor de indução trifásico de 4 polos é alimentado por uma rede de 240 V / 50 Hz. O rotor gira na velocidade de 1440 RPM à plena carga. O escorregamento do motor é:

Considere o circuito elétrico mostrado na figura abaixo.

Conforme o Teorema de Norton, o circuito equivalente ao mostrado na figura consiste em uma fonte de corrente IN e uma resistência equivalente RN, cujos valores são, respectivamente:

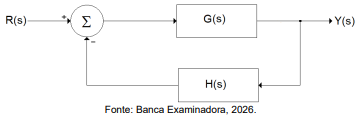

A figura abaixo mostra um possível modelo para um sistema de controle com elo de realimentação fechado.




A função de transferência do sistema é:

Em uma subestação elétrica, a malha de aterramento é muito importante para a segurança de pessoas e equipamentos, assim como para a correta operação dos dispositivos de proteção. Analise as seguintes afirmativas sobre o projeto de uma malha de aterramento.

I. A malha deve ser ligada no neutro do transformador de potência.
II. A malha deve ser ligada em telas de proteção e nas portas da subestação, exceto na porta da sala de telecomunicações.
III. A malha deve ser ligada na carcaça metálica dos equipamentos elétricos, incluindo os equipamentos eletrônicos digitais e analógicos sensíveis ao ruído instalados na casa de controle.
IV. A malha não deve ser ligada aos para-raios instalados na chegada da linha de transmissão de alta tensão que alimenta a subestação.

Estão incorretas apenas as afirmativas:

Um motor de indução trifásico de 220 V / 60 Hz foi instalado em um laboratório industrial. As medições realizadas durante os ensaios de comissionamento resultaram nos seguintes valores: P = 6000 W e o ângulo de defasagem ϕ = 45°. A capacitância do banco de capacitores, que deve ser instalado no motor para se obter Fator de Potência unitário é:

A figura abaixo mostra um circuito elétrico com duas fontes de tensão.

O valor da corrente medida pelo amperímetro é:

Um transformador consome uma corrente de 0,8 A quando o primário é ligado em 220 V / 400 Hz, e o secundário é mantido sem carga. Nessas condições, a potência absorvida da rede é de 55 W. O valor da corrente de magnetização do transformador é:

Um laboratório de manutenção de reatores para aeronaves usa as seguintes cargas elétricas: um motor trifásico de 220 V / 60 Hz que desenvolve 3 HP com eficiência de 80%, para acionar um compressor; 25 luminárias de LED bifásicas de 220 V / 25 W cada e 8 sopradores de ar quente de 127 V / 100 W cada. O compressor trabalha 3 horas por dia, durante 20 dias por mês, enquanto as demais cargas permanecem ligadas 8 horas por dia, durante 22 dias por mês. O consumo de energia do laboratório, em kWh, registrado por um medidor de energia elétrica, é de:

Transformadores de potência podem ser utilizados em paralelo para aumentar a confiabilidade e a capacidade de transformação de uma subestação. Analise as seguintes afirmativas sobre o paralelismo de transformadores.

I. Os transformadores não devem ter o mesmo deslocamento angular.
II. As tensões secundárias devem ser iguais.
III. As potências nominais das diversas unidades devem ser iguais.
IV. As impedâncias percentuais devem ser preferencialmente iguais.

Estão corretas apenas as afirmativas:

Um aquecedor de água industrial é alimentado por um sistema bifásico de 220V. O alimentador tem 10 m de comprimento desde o QDC até o aquecedor, e usa cabos de cobre com bitola de 6 mm² . Sendo a resistividade do cobre igual a 1,723 x 10^-8 Ω⋅m, a resistência total do alimentador é de:
