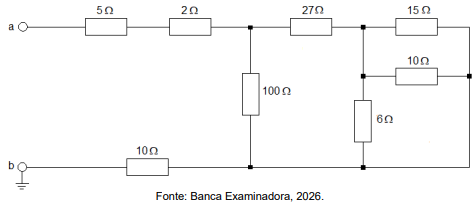

Um circuito elétrico está configurado conforme apresentado na figura abaixo.

A resistência equivalente do circuito, vista a partir de seus terminais a e b, é:

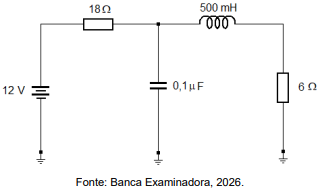

Um veículo elétrico usa o circuito conforme mostrado no esquema abaixo.

Assumindo condições ideais, após a estabilização do circuito, a potência fornecida ao resistor de 6 Ω e a energia armazenada na bobina são, respectivamente:

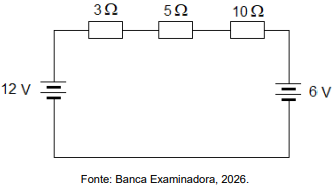

Duas baterias estão interligadas em um circuito resistivo, conforme o esquema elétrico apresentado a seguir.




A queda de tensão e a potência desenvolvida no resistor de 5 Ω são, respectivamente:

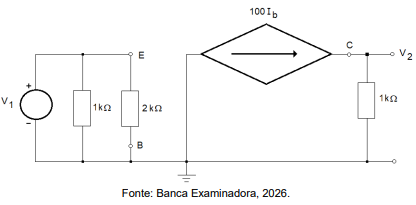

O circuito abaixo representa um modelo para transistores bipolares na configuração base-comum.

Assumindo condições ideais, o fator de amplificação do circuito é:

Um motor de CC em derivação possui os seguintes dados de placa: V = 125 V; RPM = 1200; P = 10 HP; Polos = 4. A resistência da armadura é de 200 mΩ. Operando com potência e velocidade nominais em regime permanente, a corrente na armadura é de 30 A. O torque desenvolvido pelo motor é de:

A capacitância que deve ser ligada em série ao capacitor de 30 μF para se obter uma capacitância equivalente de 12 μF é:

A indutância mútua entre duas bobinas L1 e L2 é de 0,2 H. A corrente que circula na bobina L1 é reduzida de 10 A para 4 A em 10 ms. A alteração no fluxo magnético associado à bobina L2, construída com 500 espiras, é de:

O enrolamento do estator de um motor trifásico, alimentado por uma rede de 200 V / 60 Hz, foi projetado para produzir um fluxo magnético girante com 900 revoluções por minuto. O número de pares de polos do motor deve ser:

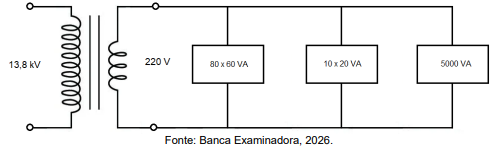

Um transformador monofásico está trabalhando à plena carga e alimentando cargas diversas conforme mostrado na figura.




Se a eficiência do transformador for de 80%, a corrente no lado do primário será

Um forno elétrico é alimentado por um sistema trifásico de 220 V / 60 Hz. O forno está ligado em estrela. Sendo a impedância de fase igual a 4 + j5 (Ω), a corrente de linha e a potência ativa trifásica consumida pelo forno são, respectivamente:
