Assinale a alternativa que corresponde à função do diagrama de contatos, também conhecido como diagrama Ladder.

Em relação às interfaces de entrada/saída de um PLC, analise as alternativas, marque E para dispositivos de entrada e S para dispositivos de saída.

( ) Chaves seletoras.

( ) Sirenes.

( ) Válvulas.

( ) Relés de controle.

( ) Chaves fim-de-curso.

( ) Sensor de nível.

A sequência está correta em

O Programmable Logic Controller (PLC) ou Controlador Lógico Programável (CLP) é um sistema desenvolvido para controle e automação industrial através de um programa que interage com os sensores e atuadores por uma interface. Com base nos conceitos do PLC e na estrutura física envolvida, analise as afirmativas.

I. Através da conexão às entradas do CLP, o atuador converte uma condição física do elemento sensor em um sinal elétrico para ser utilizado pelo CLP.

II. Os atuadores convertem sinais elétricos vindos do CLP em uma condição física, geralmente ligando ou desligando algum elemento.

III. Conforme os estados das suas saídas, o controlador, através de um programa de controle define os estados das suas entradas.

IV. Muitos transdutores geram movimentos, tais como válvulas, motores, bombas, e outros utilizam energia elétrica ou pneumática.

V. O operador pode interagir com o controlador através dos parâmetros de controle, e, em alguns casos, pode mostrar o estado do processo através de uma tela.

Estão corretas apenas as afirmativas

Os microcontroladores estão presentes em diversas aplicações como num controle de processo, por exemplo. Seu desempenho varia de acordo com suas características, arquitetura, conjunto de instruções etc. De acordo com os conceitos e definições dessas características, analise as afirmativas.

I. CISC: conjunto de código de instruções maior permitindo programas mais reduzidos e reduzindo o número de acessos à memória de programa.

II. RISC: conjunto de código de instruções menor simplificando a decodificação de instruções, ficando, nesse sentido, mais rápido.

III. Arquitetura Harvard: possui um barramento de dados e endereço, e as Instruções e dados compartilham a mesma unidade de memória.

IV. Arquitetura Von-Neuman: possui dois barramentos de endereços independentes e dois de dados também independentes, além de memórias distintas.

Estão corretas apenas as afirmativas

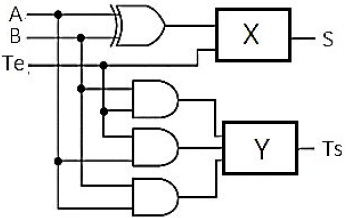

Para que o circuito da seguinte figura se comporte como um “somador completo”, as funções dos blocos X e Y devem necessariamente ser, respectivamente,

Assinale a alternativa que NÃO corresponde a um componente do CLP.

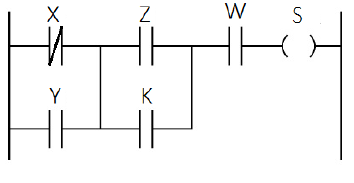

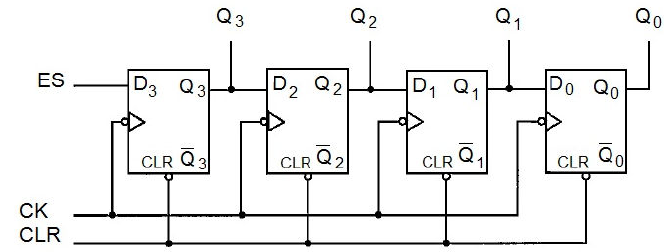

Analise o circuito e assinale a alternativa que corresponde à sua função.

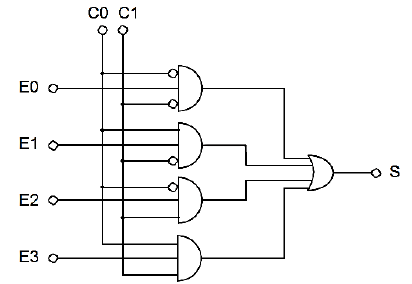

O circuito lógico apresentado é um exemplo de

Analise as informações a seguir para responder à questão abaixo.

A tabela verdade apresentada refere-se a um circuito lógico de três entradas (A, B e C) e saída F.

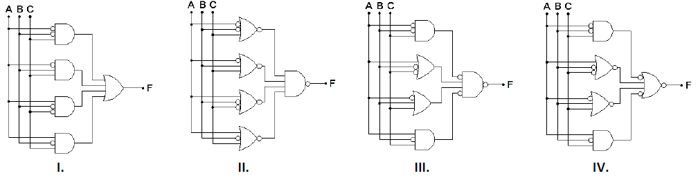

Os circuitos correspondentes à tabela verdade podem ser representados por diagramas lógicos. Analise-se.

Estão corretas apenas as alternativas

Analise as informações a seguir para responder à questão abaixo.

A tabela verdade apresentada refere-se a um circuito lógico de três entradas (A, B e C) e saída F.

A função F pode ser escrita da(s) seguinte(s) forma(s)

I. \( F = (\overline{A} \cdot \overline{B} \cdot C) + (\overline{A} \cdot B \cdot C) + (A \cdot \overline{B} \cdot \overline{C}) + (A \cdot \overline{B} \cdot C) \)

II. \( F = (A \cdot \overline{B} \cdot \overline{C}) \cdot (\overline{A} \cdot \overline{B} \cdot C) + (A \cdot (B \cdot \overline{C})) + (\overline{A} \cdot B \cdot C) \)

III.\( F = (A + B + \overline{C}) + (A \cdot \overline{B} \cdot C) + (A \cdot \overline{B} + C) \)

IV.\( F = (A + B + \overline{C}) + (A \cdot \overline{B} \cdot C) + (A + B + \overline{C}) + (A \cdot \overline{B} \cdot C) \)

Estão corretas apenas as alternativas
