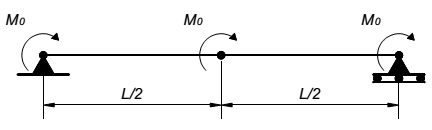

A viga isostática mostrada na figura a seguir é solicitada por três momentos M₀. O traçado do diagrama de momento fletor para essa situação é

NOTA: O momento positivo foi desenhado abaixo do eixo da viga.

No que diz respeito aos ramais de descarga e de esgoto, a ABNT NBR 8160 (1999), Sistemas prediais de esgoto sanitário - Projeto e execução, comunica:

I- é vedada a ligação de ramal de descarga ou ramal de esgoto, por meio de inspeção existente em joelho ou curva, no ramal de descarga de bacia sanitária;

II- as mudanças de direção nos trechos verticais devem ser feitas com peças com ângulo central igual ou inferior a 90º;

III- as mudanças de direção (horizontal para vertical e vice-versa) podem ser executadas com peças com ângulo central igual ou superior a 45º;

IV- recomenda-se declividade mínima de 2% para tubulações com diâmetro nominal igual ou inferior a 75 mm.

Entre as assertivas apresentadas, são verdadeiras as afirmativas

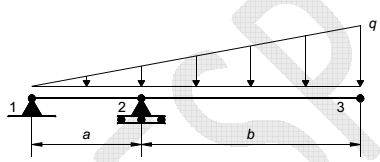

A viga isostática mostrada na figura a seguir é submetida a uma carga com distribuição linear. Adotando-se a = 2,0 m, b = 4,0 m e q = 12,0 kN/m, o cálculo do momento fletor M no apoio 2 é

A ABNT NBR 13752 (1996), Perícias de engenharia na construção civil, apresenta:

I- Cominação: empréstimo gratuito e temporário de coisa não fungível, mediante condições preestabelecidas;

II- Comodato: exigência de pena ou castigo por falta de cumprimento de contrato, preceito, ordem ou mandato;

III- Esbulho: privação total ou parcial da posse de quaisquer bens alheios, com ou sem violência ou fraude de terceiros;

IV- Área non aedificandi: área gravada por restrições legais ou contratuais do loteamento, desde que devidamente averbadas junto ao Registro de Imóveis, onde não é permitido construir.

Entre as assertivas apresentadas, são verdadeiras as definições

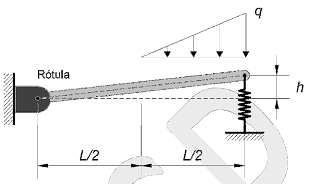

A viga isostática mostrada na figura a seguir é solicitada por uma carga q (distribuição linear parcial) e apoiada sobre uma mola com constante elástica k (apoio elástico). Para simplificar a análise, admite-se que o desnível h é pequeno, consequentemente, as verificações de equilíbrio (avaliação das reações) devem ser analisadas na projeção horizontal. Nessas condições, o valor da constante elástica k para garantir a posição horizontal da viga após a aplicação da carga q é

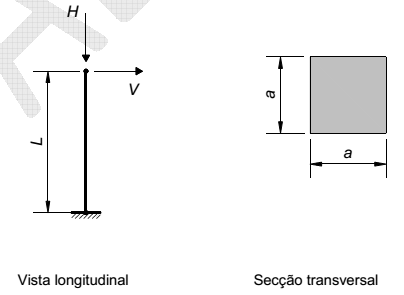

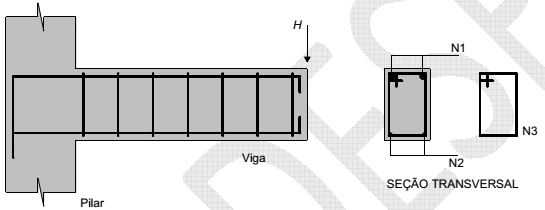

A viga em concreto armado mostrada na figura a seguir foi projetada atendendo as recomendações da ABNT NBR 6118 (2014), Projeto de estruturas de concreto - Procedimento. Essa viga se encontra engastada em um pilar e em balanço na extremidade oposta, a qual recebe a carga H (carga de longa duração). O reforço dessa viga é constituído pelas barras N1 (barra tracionada), N2 (barra comprimida) e N3 (estribo). Na fase de projeto, identificou-se que a flecha da viga (imediata + diferida no tempo) representou a condição crítica da análise. Visando resolver o problema, as seguintes considerações são apresentadas para reduzir a parcela da flecha diferida no tempo:

I- aumentar o reforço N1;

II- aumentar o reforço N2;

III- aumentar o reforço N3;

IV- garantir que a carga H seja aplicada de forma tardia (concreto com mais idade).

Entre as assertivas apresentadas, são verdadeiras as considerações
