Um eletricista dispõe de vários capacitores, mas nenhum deles tem a capacitância desejada C = 5 \( \mu \)F.

Se há somente capacitores de 2 \( \mu \)F e se deseja usar um número mínimo de capacitores, qual deverá ser a configuração dos capacitores?

Uma rede trifásica equilibrada tem fator de potência 0,8 indutivo. Quando alimentada por um sistema trifásico simétrico, com sequência de fase direta V = 220 V, absorve 15,2 KW.

Qual é a corrente complexa?

Para medir a potência de um equipamento não se tem um wattímetro e sim um multímetro. Para proceder a medida, pode-se medir a corrente I = 1,50 \( \pm \) 0,02 A, e depois medir resistência R = 200 \( \pm \) 10 \( \Omega \).

Neste caso, a incerteza na potência é

“Um amperímetro e um voltímetro ideal são instrumentos cujas resistências elétricas são _______________ e _______________, respectivamente.” E um multímetro cuja função amperímetro está inoperante não pode ser usado como voltímetro.

Assinale a alternativa que completa correta e sequencialmente a afirmação anterior.

Duas bobinas circulares de raio R₁ = 50 cm e R₂ = 10 cm estão perpendiculares entre si e muito próximas. Sabe-se que cada bobina tem 100 espiras, e que na bobina 1 circula uma corrente de 2ª.

Qual é a indutância mútua?

Calculando a impedância do circuito apresentado na figura obtém-se

A admitância do circuito indutivo apresentado na figura é

Se o dispositivo na figura anterior funciona como um gerador de resistência interna R = 10 \( \Omega \), o campo magnético tem intensidade B = 0,2 T, a bobina tem 100 espiras e lados a = 60 cm e b = 20 cm e está girando com a frequência de 60 Hz.

Qual é a potência média gerada?

Um determinado aparelho está funcionando com uma tensão V(t) = 110 sen (120\( \pi \)t – \( \pi \)/3) com uma corrente I(t) = 2,0 sen (120\( \pi \)t – \( \pi \)/3).

A potência média consumida pelo aparelho é

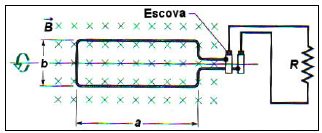

A figura apresenta um protótipo de motor. A bobina tem lados a = 0,2 m e b = 0,5 m e total de 50 espiras.

Sabe-se que a frequência de rotação é 60 Hz e o campo magnético tem intensidade B = 500 mT.

Qual é a amplitude da fem induzida?
