Sabendo que, na montagem para conhecer o ângulo !$ \alpha !$, foi utilizada uma régua de seno com distância entre cilindros de 300 mm e blocos-padrão empilhados totalizando 150 mm, o valor do ângulo !$ \alpha !$ em radianos é igual a: Considerando:

Para conhecer o ângulo α da peça mecânica, o técnico metrologista posicionou a peça sobre uma régua de seno com distância entre cilindros de 300 mm e empilhou os blocos-padrão, totalizando 150 mm, de forma a deixar a superfície a ser medida paralela à mesa de desempeno, conforme mostrado na figura. Para verificar o paralelismo entre a superfície da peça e a mesa de desempeno, os equipamentos mais adequados são:

É correto afirmar que o projetor de perfil se destina à:

A figura mostra o desenho de um eixo com notação de tolerância geométrica em destaque.

A interpretação correta dessa notação vem a ser:

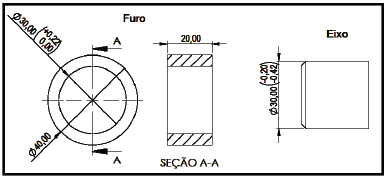

A figura abaixo mostra a representação do sistema furo-eixo, em que tanto o diâmetro nominal interno do furo, quanto o diâmetro nominal do eixo possuem 30,00mm.

Considerando-se as tolerâncias representadas na figura, pode-se afirmar que a união do sistema furoeixo resultará em um ajuste:

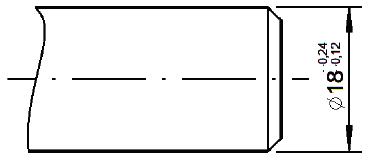

A figura a seguir apresenta eixo com medidas em milímetro.

De acordo com a figura, o diâmetro máximo e o diâmetro mínimo permitidos, bem como a tolerância são, respectivamente:

Um manômetro marca 2,2 bar de pressão na 5 tubulação. Sabendo que 1 bar = 1×10 Pa e considerando a pressão atmosférica igual a 1,01 bar, a pressão absoluta da tubulação no Sistema Internacional (SI) de unidades é igual a:

Dos instrumentos de medida abaixo, NÃO utiliza a escala móvel (nônio):

É um instrumento de medição ou de verificação de medidas angulares o:

O setor de qualidade verifica se um eixo fabricado está dentro dos limites de tolerância utilizando um calibrador de bocas específico para essa avaliação. Dessa forma, o eixo estará aprovado se:
