Com relação aos mancais de rolamentos, pode-se afirmar que:

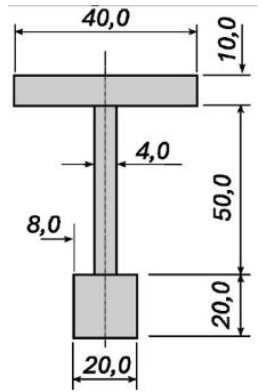

Considere as informações e a figura a seguir:

• Perfil simétrico em relação ao eixo vertical mostrado.

• Figura fora de escala.

• Medidas em milímetros.

Pautado nisso, pode-se afirmar que, a partir da base do perfil mostrado na figura, a posição vertical do centro da gravidade da seção transversal é:

É o tratamento térmico caracterizado pelo reaquecimento abaixo da zona crítica que normalmente é realizado logo após o tratamento térmico da têmpera, tendo como objetivo básico aliviar as tensões internas e diminuir a fragilidade da martensita, eliminando a maioria dos inconvenientes produzidos por ela. Além de aliviar ou remover as tensões internas, corrige a excessiva dureza do material, aumentando a ductibilidade e a resistência ao choque. Essa descrição faz referência ao tratamento térmico denominado:

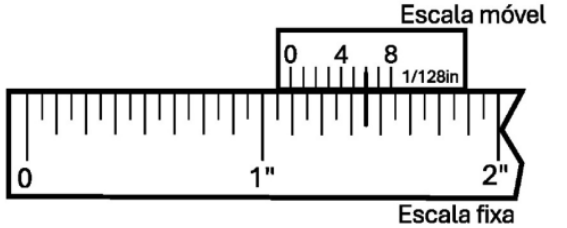

A figura representa a escala fixa e a escala móvel de um paquímetro em polegada fracionária e com resolução de 1/128”. A leitura da medida realizada é:

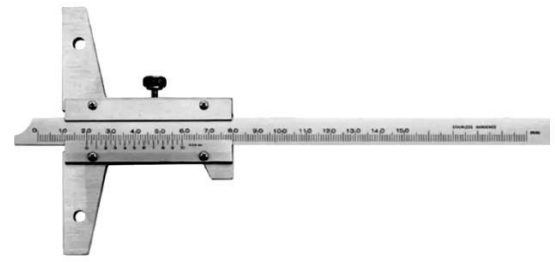

Com relação ao instrumento mostrado na figura a seguir, pode-se afirmar que se trata de um paquímetro:

https://www.mitutoyo.com.br/

Entre os diversos elementos de máquinas, encontram-se pinos, rebites e cupilhas. Esses elementos são peças de:

Deseja-se fabricar um costado cilíndrico em aço carbono utilizando o processo de conformação mecânica (calandragem). A peça final deve apresentar um diâmetro interno de 500 mm e uma altura de 1000 mm. Sabendo que a chapa disponível possui uma espessura de 20 mm, as dimensões da chapa (comprimento × largura) necessárias para a execução do serviço são:

(desprezar eventuais folgas usadas para processo de soldagem da chapa).

Para a realização de uma montagem de um conjunto, um técnico mecânico recebe parafusos aço, com cabeça sextavada, que possuem a marcação 8.8. A figura ilustra a imagem da cabeça dos parafusos. Com base nesse dado, pode-se afirmar que esses parafusos apresentam:

A norma ABNT NBR 17068 - Desenho técnico – Requisitos para representação de dimensões e tolerâncias tem como objetivo estabelecer os requisitos para representação de desenhos e de tolerâncias associadas que se aplicam a desenhos técnicos em duas dimensões (2D), mas que podem se aplicar a desenhos em três dimensões. Segundo essa norma, e considerando a unidade de medida do desenho, o símbolo SR 50 significa:

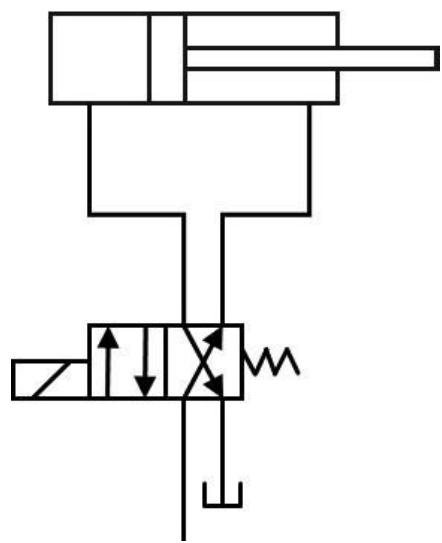

A figura abaixo representa um trecho de um circuito hidráulico, no qual é possível identificar, entre outros componentes, uma válvula direcional:
