Se um capacitor oferece oposição à passagem de corrente elétrica em CA do mesmo modo que um resistor ou um indutor, em relação à reatância capacitiva, é correto afirmar que:

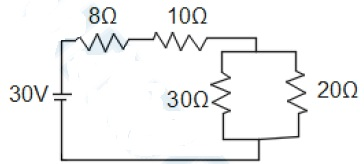

Analise a figura abaixo, que mostra um circuito resistivo:

Assinale a alternativa que indica, correta e respectivamente, a resistência equivalente (resultante) do circuito resistivo, a corrente total do circuito e a potência em Watts.

A regra da mão direita é uma ferramenta mnemônica (técnica) fundamental da eletricidade, estabelecida pelo francês André-Marie Ampère e aplicada no estudo do eletromagnetismo, como ilustra a figura abaixo. Assinale a alternativa correta sobre a regra da mão direita.

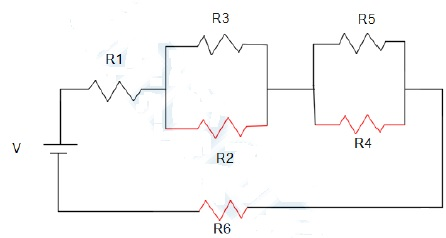

Analise o circuito ilustrado na figura abaixo, considerando que é necessário medir a tensão (Volts) na resistência R2, a corrente elétrica (Amperes) que passa em R4 e a corrente elétrica (Amperes) que passa no resistor R6. O aparelho de medição é o multímetro (multiteste), que tem capacidade de medir várias grandezas elétricas (tensão, corrente, resistência).

Nesse contexto, para medir corretamente a tensão em Volts e a corrente elétrica em Amperes com a utilização do multímetro, em R2, o multímetro deve estar em  . Em R4, em  . E em R6, em  .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Analise a figura abaixo, que ilustra um circuito em paralelo:

Determine o módulo da impedância e indique se o circuito é capacitivo, indutivo ou resistivo.

O Grupo Hospitalar Conceição ampliou sua planta elétrica com um sistema de motores de indução trifásico (novos). O supervisor de manutenção solicitou ao técnico que elaborasse uma rotina de trabalho (algoritmo) para ser seguida pelos demais técnicos do setor de manutenção preventiva de motores elétricos. Nesse contexto, qual das alternativas abaixo apresenta a rotina de trabalho (algoritmo) mais completa, que se adapta ao processo a ser seguido em manutenção preventiva no sistema de motores?

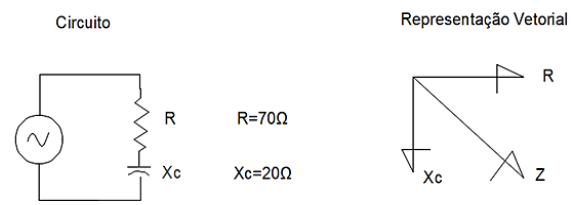

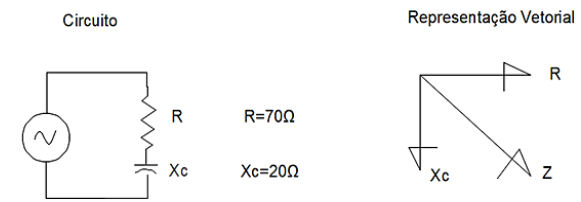

Analise as figuras abaixo, que ilustram um circuito RC e sua representação vetorial e determine a impedância e o valor da tangente do ângulo de fase da impedância.

O sistema elétrico de uma empresa está utilizando a energia de forma ineficiente, pois o fator de potência está baixo e ela está pagando multa à concessionária do sistema elétrico da região. Nesse contexto, considere os dados abaixo:

•  Tensão de alimentação de média tensão de 13.8 KV e tensão de baixa tensão de 440 V.
•  Transformador de 300 KVA.
•  Fator de potência de 0,82.
•  Potência reativa de 250 KVAr.
•  θ = arccos (0,82)
•  θ ≈ 34,92°
•  Seno de 34,92 graus = aproximadamente 0,5724.

Com base nos dados apresentados, assinale a alternativa que indica corretamente a potência aparente do sistema.

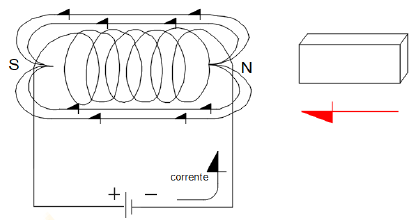

Na figura abaixo, há um solenoide e uma barra de ferro doce. Caso a barra de ferro doce seja colocada nas proximidades do solenoide magnetizado, é correto afirmar que:

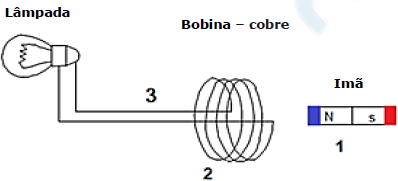

Analise a figura abaixo, que ilustra uma bobina (fio de cobre enrolado) e uma lâmpada conectada a essa bobina através de fios de cobre e um ímã e assinale a alternativa correta.
