Um conversor digital/analógico de 8 bits, utilizado em um CLP, apresenta uma faixa de saída caracterizada pelo intervalo de 0 a 10V, sendo que a palavra binária 11111111₂ (255 em decimal) está associada com 10 V. Considerando os dados apresentados, qual é, aproximadamente, a resolução desse conversor e qual é o valor de tensão correspondente à palavra 00100000₂?

Um time de engenharia identificou uma falha na confecção de alguns módulos eletrônicos compostos por pontes de Wheatstone, utilizados para medir a variação de resistência de um sensor quando um galvanômetro presente em sua estrutura indica corrente nula, conforme figura a seguir.

O circuito é alimentado por uma fonte de alimentação de Vin = 5 V, e, a princípio, todos os resistores – R1, R2, R3 e Rx da ponte de Wheatstone – deveriam apresentar a resistência de 1 kΩ., incluindo o resistor associado ao sensor, definido por Rx, que apresenta essa resistência nas condições requeridas para a medição de um processo em uma indústria. Contudo verificou-se que o real valor de Rx para a condição de medição referida apresenta uma resistência de 2 kΩ., enquanto os demais resistores apresentam 1 kΩ.. Para manter a operação do módulo nas circunstâncias descritas, o time técnico chegou à conclusão de que era mais vantajoso substituir o resistor R1 por outro, de diferente valor de resistência. Qual deve ser o novo valor de resistência de R1?

Os sensores de temperatura são utilizados em uma gama de aplicações, sendo essenciais para o controle de diferentes tipos de processos industriais. Há diferentes tipos de sensores de temperatura, com diferentes princípios de funcionamento. Um tipo de sensor de temperatura é o

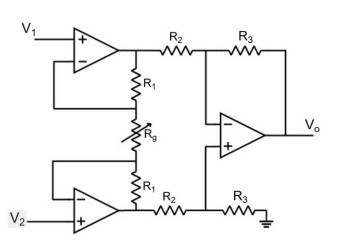

Um engenheiro de controle e automação empregou o seguinte circuito como parte de um sistema de condicionamento de sinais de um sensor, cujas saídas são definidas por V1 e V2. O engenheiro decidiu adotar que R1 = R2 = R3 e implementou Rg por meio de um potenciômetro para ajustes do sinal de saída Vo realizado em testes de campo.


Com base nessas informações, é correto afirmar que

Em uma indústria, uma equipe técnica está projetando o acionamento de um elevador de carga que deverá: a) elevar cargas pesadas verticalmente; b) operar com partidas e paradas frequentes; c) manter torque elevado em baixas velocidades; d) realizar controle preciso de velocidade durante aceleração e desaceleração. A equipe técnica está avaliando as seguintes possibilidades para o sistema de acionamento: a) motor de indução trifásico com partida direta, com controle efetuado com quadro de comando e contatores; b) motor de indução trifásico com inversor de frequência; c) servomotor CA com controle em malha fechada. Considerando os requisitos da aplicação, as características das máquinas elétricas e os equipamentos de controle empregados, os seguintes argumentos foram apresentados por diferentes membros da equipe:
I. é recomendado utilizar o esquema de partida direta para a aplicação, pois fornece torque adequado para carga e exige reduzida corrente elétrica, particularmente durante o início da partida;
II. o motor com inversor de frequência é adequado para a aplicação proposta e apresenta controle dinâmico equivalente ao servomotor em qualquer condição de carga, sem requisitar a presença de nenhum sensor adicional para controle preciso de velocidade e bastando operação em malha aberta;
III. o servomotor com controle em malha fechada é a solução mais adequada, pois permite alto torque em baixas velocidades, controle preciso de posição e melhor resposta dinâmica.
Está(ão) correto(s) o(s) argumento(s)

Em um processo de manufatura automatizado, um sensor indutivo conectado à entrada digital I0.0 de um CLP detecta a presença de uma peça. Quando o sensor é acionado, um programa em Ladder implementado no CLP energiza a saída Q0.0, que aciona um cilindro pneumático por meio de um solenoide. O sistema apresenta um tempo de varredura de 20 ms. Entretanto, durante testes, observou-se que pulsos muito rápidos do sensor (inferiores a 10 ms) não são reconhecidos pelo CLP. Com base na arquitetura e no ciclo de varredura do CLP, assinale a alternativa correta.

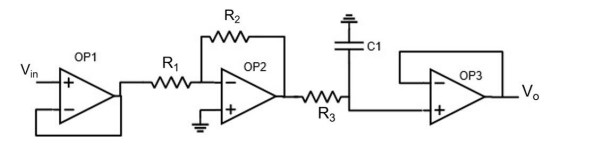

A respeito do circuito de condicionamento de sinais apresentado a seguir, assinale a alternativa correta.

A respeito da classificação e das características dos sensores utilizados em automação industrial, assinale a alternativa INCORRETA.
