Em 1905, Albert Einstein publicou seu famoso artigo sobre a eletrodinâmica dos corpos em movimento, que continha a Teoria da Relatividade Especial. Nessa teoria, um dos postulados básicos afirmava que

Sobre as características dos motores de indução trifásicos de rotor em gaiola, é correto afirmar que:

I. O conjugado de aceleração é obtido a partir da diferença entre o conjugado do motor e o conjugado da carga.

II. Os motores de categoria D possuem conjugado de partida alto, corrente de partida normal, alto escorregamento nominal (mais de 5%). Prestam-se ao acionamento de máquinas onde a carga apresenta picos periódicos ou necessita de conjugado de partida alto.

III. Os motores de categoria N possuem conjugado de partida normal, corrente de partida normal e baixo escorregamento. Prestam-se ao acionamento de cargas normais, como bombas, máquinas operatrizes e ventiladores.

Estão corretas as afirmativas

Considere as afirmações abaixo, relativas a um motor de indução monofásico com partida a capacitor e com duas partes iguais no circuito principal.

I. Uma conexão do circuito auxiliar de partida estando rompida, aplicando a tensão nominal, o motor, em vazio, funciona no sentido de giro em que for dado um impulso externo no seu eixo.

II. O capacitor estando em curto-circuito, aplicando a tensão nominal no motor, ele apresenta baixo conjugado de partida, tendo condições de partir a vazio.

III. O motor parado e sem defeito está com o interruptor centrífugo aberto.

Estão corretas as afirmativas

Um gerador de pulsos elétricos é composto por uma bobina de certo número de espiras e de um ímã móvel. No momento da geração, será suposta uma redução linear de fluxo no interior da bobina de 9 mWb para 3 mWb em 1,0 ms. Para que a bobina gere 18 kV é necessário que o seu número de espiras seja

Um técnico de uma determinada indústria mediu a corrente de linha de um motor de indução trifásico, de 5 cv, trabalhando em regime permanente, e a leitura foi de 5,59A. Sabendo que o motor está sendo alimentado por uma rede 380/220 V – 60 Hz, é correto afirmar que

Quanto aos motores de indução trifásicos, é correto afirmar que:

I. O fator de serviço (FS) é um número que pode ser multiplicado pela potência nominal do motor, a fim de obter a carga permissível que ele pode acionar, em regime contínuo.

II. O excesso de partidas, de inversões de rotação e de frenagens contribuem para o sobreaquecimento dos motores.

III. Quando o motor trabalha com o escorregamento entre 0 e 1 (0 e 100%), ele absorve potência ativa e reativa da rede e fornece potência mecânica pelo rotor.

Estão corretas as afirmativas

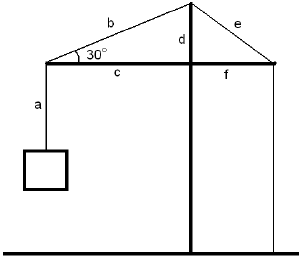

Um guindaste, com uma configuração conforme a figura ao lado, eleva um corpo de peso igual a 2000 kgf. Considerando todos os cabos como sendo fixos às barras, sem deslizamento, o valor da compressão na lança “c” e da tração no cabo “b” são, respectivamente, iguais a

Em um motor de corrente contínua com excitação independente com controle de rotação pela tensão da armadura e pelo fluxo dos pólos, é correto afirmar que

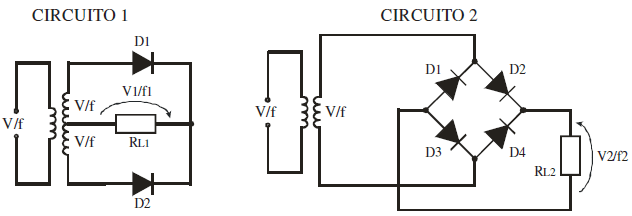

O CIRCUITO 1 e o CIRCUITO 2 são retificadores de onda completa, possuem cargas idênticas (RL1 = RL2), valores iguais das tensões e freqüências (V/f = 12 Vac/60 Hz) e diodos considerados ideais.

Sendo V1 e V2 o valor médio de tensão sobre as cargas, realizando medições nos dois circuitos, chega-se ao seguinte resultado:
