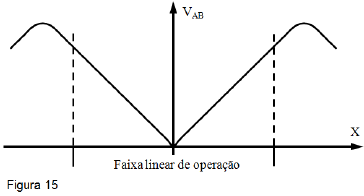

Observe a figura 15.

A representação gráfica da função de transferência corresponde ao transdutor

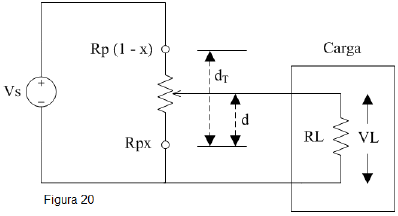

Observe a figura 20.

É apresentado um sensor potenciométrico para a medição de deslocamento d, conectado a uma carga resistiva, por exemplo, um indicador. Sabendo que a resistência do potenciômetro varia linearmente com o deslocamento (assim, se x = d/dT é o deslocamento fracional, a correspondente resistência é R_px, onde Rp é a resistência total do potenciômetro), a expressão da tensão na carga VL é

Observe a figura 05.

Os valores para Vi e Rc, que levam o transistor do circuito da figura 05, com β = 100 e V_BE = 0,7, à saturação são, respectivamente,

Deseja-se calcular a potência dissipada por um resistor de 10 Ω ± 1% de dois modos diferentes P = V²/R e P = V.I. Sabendo que V = 100 V ± 1% e I = 10 A ± 1%, é correto afirmar que

Observe a figura 02.

Considerando o circuito da figura 02, o valor da corrente “ID

Um determinado transistor de efeito de campo NMOS, tipo enriquecimento, tem sua porta (gate) conectada diretamente à sua fonte (source). Nessa situação, ele está

A medição de nível por métodos diretos utiliza, por exemplo,

São razões que fazem da tecnologia CMOS a mais adequada para aplicações digitais:

I. Circuitos lógicos com dispositivos CMOS dissipam muito menos potência do que os com transistores bipolares de junção.
II. A alta impedância de entrada permite o uso do transistor MOS como meio para armazenamento temporário da informação.
III. Das famílias lógicas comercialmente disponíveis, atualmente é a mais rápida.

Estão corretas as afirmativas

Observe a figura 10.

O esquemático da figura 10 representa um

Observe a figura 16 para responder à questão.

T (°C)	RT (Ω)
0 10 20 30 40 50 60 70 80 90 100	7355 4422 2814 1815 1200 811 560 395 283 206 153

Sabendo que RT é um sensor usado para medir a temperatura de 0 a 100 °C (cuja tabela de calibração é mostrada acima) e que os amplificadores são ideais. Os valores aproximados de R2 e Rf para aproveitar a faixa dinâmica do conversor A/D entre 0 e 10 V são, respectivamente,
